MIDLANDG12 . Walkies sin necesidad de licencia. Transceptor portátil pmr446...

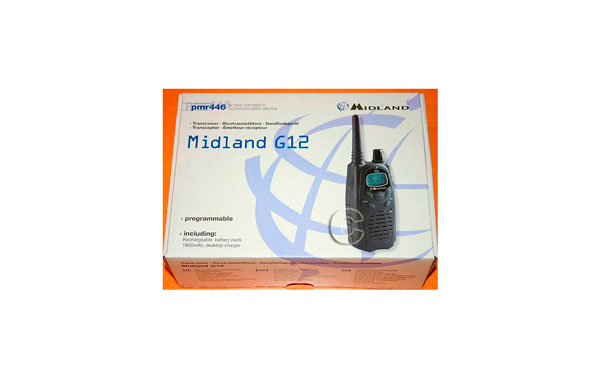

1 walkies  1 baterias  1 clip 1 cargador de sobremesa.

VER MANUAL EN ESPAÑOL MIDLAND G12 CLIC AQUI >>>

Ficha técnica      Canales 8 bandas PMR446 band 8 programables con tonos CTCSS     Generación de frecuencia PLL     Banda de frecuencias 446,00625-446,09375     Fuente de Alimentación nominal desde 3,6 a 4,5 Vdc ( 3 bnaterías AA, alcalinas o recargables NiMH)     Temperatura de Operación de -20 a 55ºC     Medidas (antena incluida) 121 x 52 x 32 mm     Peso (sin baterías) 115g     Transmisión      Potencia de salida Potencia alta 0,5W- Potencia baja 10mW     Modulación FM     Emisión de espúreas Conforme regulaciones R&TTE     Sensibilidad @ 20dB Sinad Mejor que 0,5uV     Potencia salida de audio 250 mW     Frecuencias intermedias Primero 45,1 MH- Segundo 445 KHz     Toma para micrófono externo y carga Toma estereo 2,5 mm     Toma para altavoz externo Toma mono 3,5 mm  las funciones y especificaciones son sujetas a modicaciones sin previo aviso.

1. 3 DESCRIPCIÓN DEL EQUIPO

   1. 3.1 Descripción de las partes y de los mandos

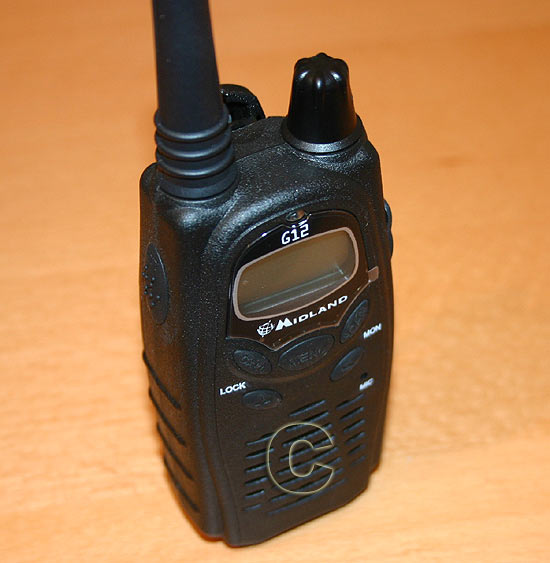

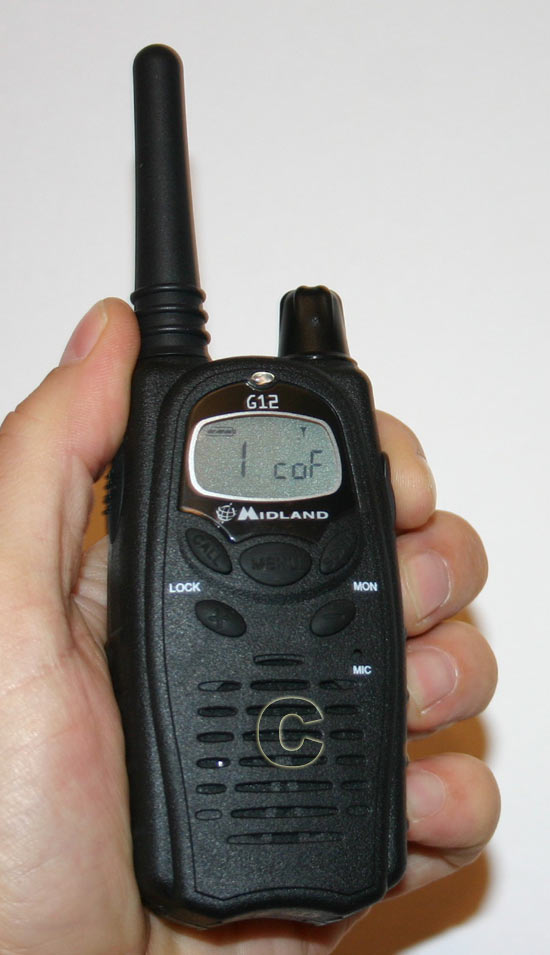

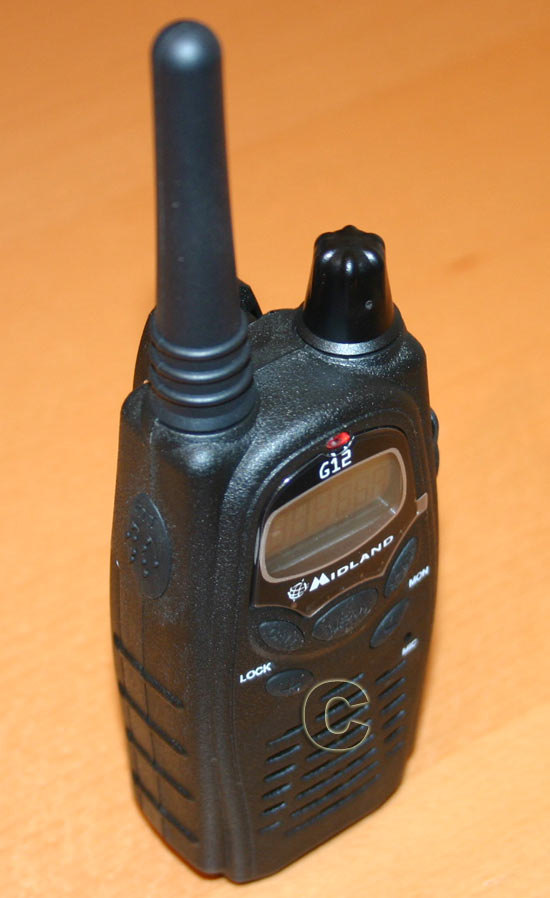

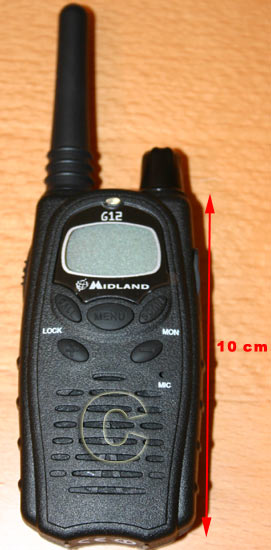

La siguiente imagen le servirá de guía para localizar las diferentes partes del equipo y familiarizarse con él:

1. [1] Antena (no extraíble) %u2013 recibe y transmite las señales de radio.

2. [2] Mando de Encendido/Volumen %u2013 enciende/apaga el equipo y regula el volumen de audio en recepción.

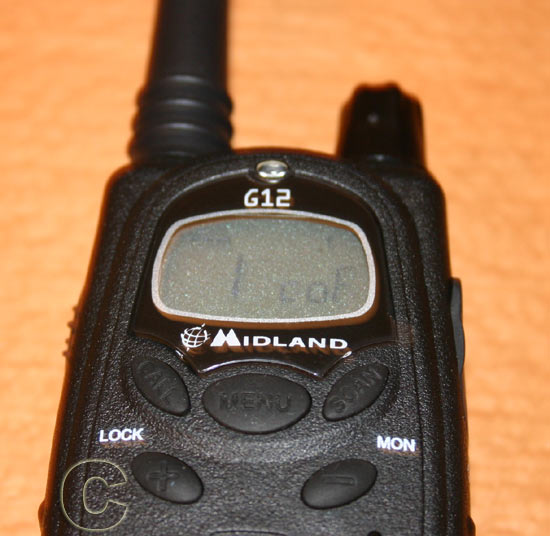

3. [3] Display LCD %u2013 el display LCD indica constantemente el estado operativo del equipo y las funciones utilizadas. Para más detalles consulte el Cap. 3.2.

4. [4] Tecla SCAN/MON %u2013 activa la exploración de las memorias. Si se mantiene pulsada activa la función Monitor.

5. [5] Tecla MENU %u2013 permite acceder a varias funciones de programación y ajuste.

6. [6] Tecla %u2013 - ajusta diversas funciones y disminuye el número de canal sintonizado. Encendiendo el equipo manteniendo pulsada esta tecla, activa/desactiva el sonido del teclado.

7. [7] Micrófono integrado %u2013 aquí se encuentra ubicado el micrófono para realizar la transmisión.

8. [8] Altavoz integrado %u2013 para escuchar las señales recibidas.

9. [9] Tecla - ajusta diversas funciones y aumenta el número de canal sintonizado. Encendiendo el equipo manteniendo pulsada esta tecla, activa/desactiva el roger beep o señal de fin de transmisión.

10. [10] Tecla CALL/LOCK %u2013 pulsando brevemente envía la melodía de llamada. Si se mantiene pulsada bloquea/desbloquea el teclado.

11. [11] Tecla PTT (Push To Talk %u2013 pulse para hablar) %u2013 Mantenga pulsada esta tecla para transmitir.

12. [12] LED de estado %u2013 indica el estado del equipo de la siguiente forma:

    1. %u2022 Espera de llamadas (stand-by) %u2013 parpadea con intervalos de 4 segundos (ver Cap. 5.6.a)

    2. %u2022 Recepción de señal %u2013 parpadea con intervalos de 1segundo (ver. Cap. 'Error! No se encuentra el origen de la referencia.)

    3. %u2022 Transmisión %u2013 se ilumina constantemente (ver. Cap. 'Error! No se encuentra el origen de la referencia.)

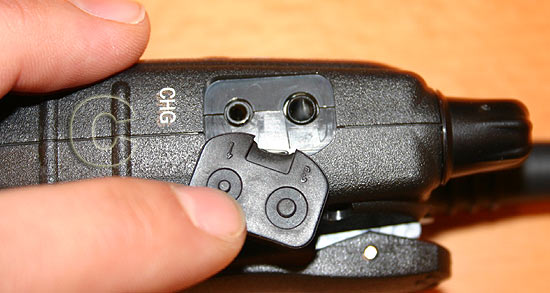

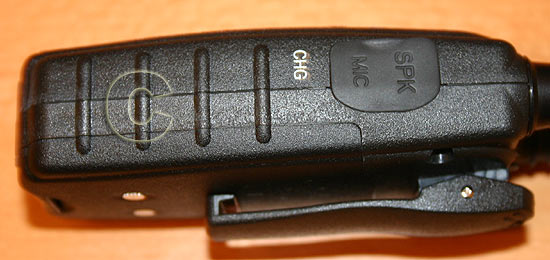

13. [13] Conector SPK, MIC/CHG (en el lateral, bajo la protección de goma) %u2013 conector doble jack para el micrófono-auricular externo (opcional). Además, la toma MIC/CHG sirve para la conexión del cargador de pared opcional.

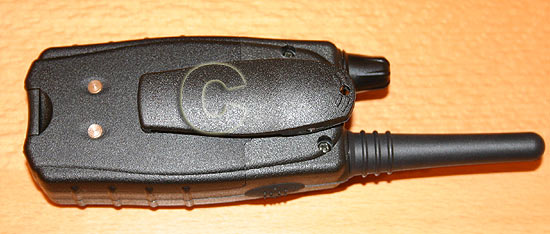

14. [14] Clip de cinturón (extraíble) %u2013 permite colocar la radio en la cintura.

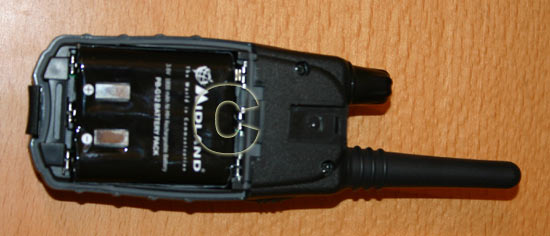

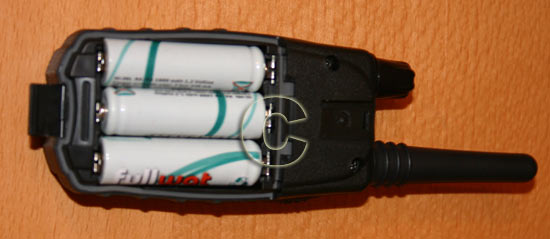

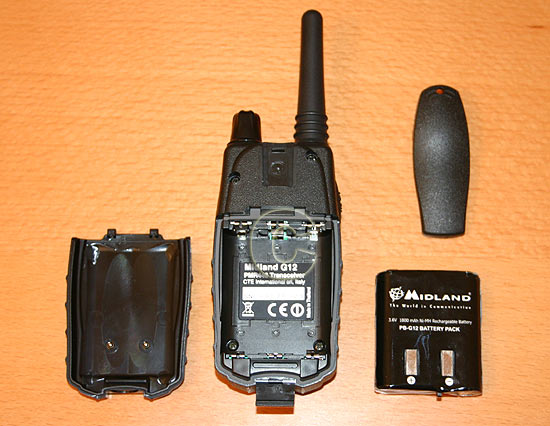

15. [15] Tapa del porta baterías %u2013 permite la colocación de 3 baterías recargables del tipo AA de 1,2V NiMH (opcionales), o alcalinas (no recargables) de 1,5V para alimentar la radio. El porta baterías acepta también el pack de baterías recargables suministrado junto con el cargador de sobremesa.

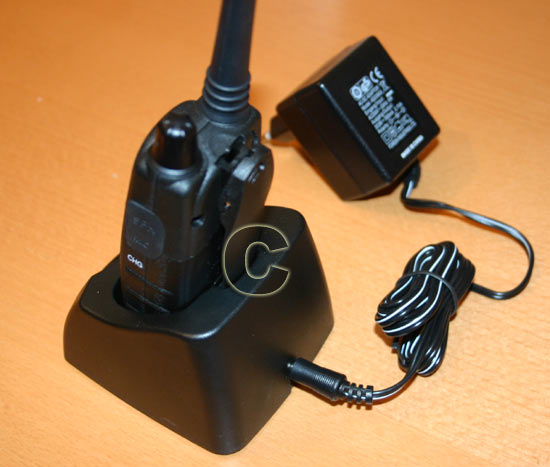

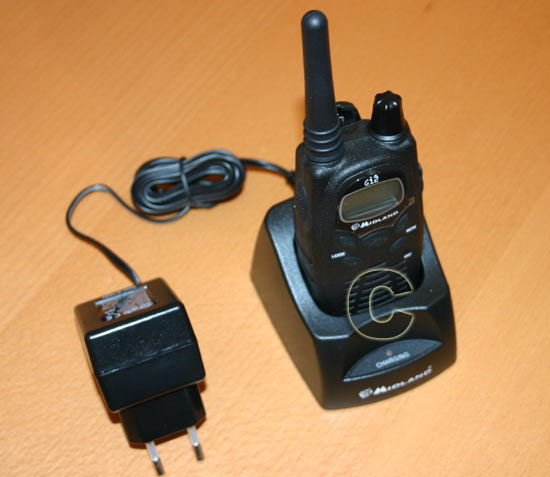

16. [16] Contactos de recarga de baterías (trasera de la radio) %u2013 permiten la conexión del cargador de sobremesa.
