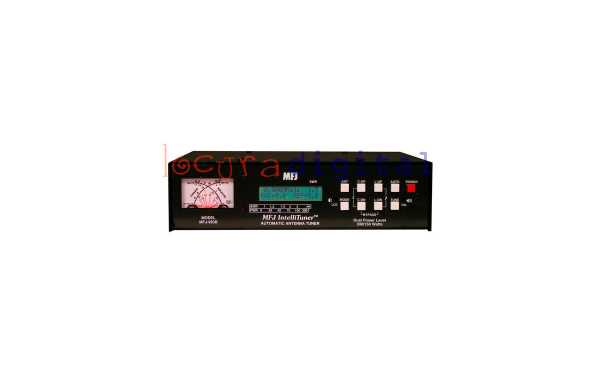

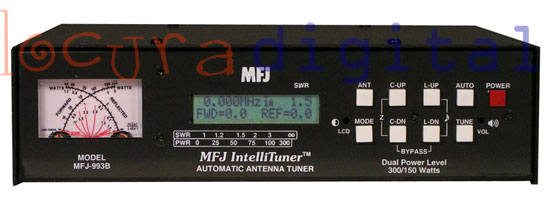

MF-J993-B ACOPLADOR DE ANTENAS AUTOMATICO HF 1,8- 30 Mhz
Sintonía de antenas con medidor de ROE, vatímetro, conmutador para dos antenas y un balun 4:1
Frecuencias 1,8 - 30 Mhz
Input impendence: 50 ohms
Input power: 150 W PEP
|
|
Acopla automáticamente antenas con impedancias entre 6 y 1600 O o entre 6-3200 O.
Maneja 300 W (acoplando entre 6-1600 O) y 150 W (acoplando entre 6-3200 O)
Sintoniza en menos de 15 segundos, usualmente en menos de 5 segundos
Más de 20.000 memorias no volátiles para ajustes de sintonía
Cuatro bancos de memoria para cada antena, con 2.500 registros por banco.
Circuito de acoplamiento en red L conmutable de alta eficiencia
Cobertura continua de frecuencia entre 1,8 y 30 MHz
ROE deseable ajustable entre 1,0 a 2,0
Umbral de ajuste de ROE ajustable entre 0,5 y 1,5
Vatímetro/ROE de doble aguja, iluminado, con márgenes alto, bajo y automático
Pantalla LCD multifunción con control de contraste
Lectura numérica de ROE, potencia directa y reflejada
Indicador a barras de ROE, potencia directa y reflejada
Indicador acústico de ROE, con control de volumen
Frecuencímetro integrado
Dos conectores coaxiales SO-239 para antenas
Conector para antenas de un solo hilo
Balun de corriente 4:1 para líneas balanceadas
Control remoto opcional
Interfaz opcional para radios compatibles | | Especificaciones:
Margen de acoplamiento de impedancias: 6 a 1.600 O (300 W) o 6 a 3200 O (150 W)
Margen de ROE con 300 W: hasta 8:1 para <50 O y hasta 32:1 para >50 O
con 150 W: hasta 8:1 para <50 O y hasta 64:1 para >50 O
Potencia mínima para sintonizar: 2 W
Potencia máxima al sintonizar: 100 W con protección, 20 W sin protección
Potencia máxima: 300 W PEP en SSB/CW
Margen de frecuencia: 1,8 a 30 MHz, cobertura continua
Margen del frecuencímetro: hasta 50 MHz
Precisión del frecuencímetro: ? 1 kHz a lo largo de todas las bandas
Margen de capacidad: 0 a 3.908 pF nominales (256 valores)
Margen de inductancia: 0 a 24,86 ?H nominales (256 valores)
Capacidad de los relés: 16 A / 1.000 V
Vida eléctrica de los relés: 100.000 operaciones
Vida mecánica de los relés: 10.000.000 operaciones
Duración de la memoria: 1.000.000 ciclos de escritura/lectura
Retención de datos en la memoria: >200 años
Necesidades de alimentación: 12-15 V cc. Conector coaxial 2,1x5,5 mm ( centro)
Consumo de corriente: Menos de 1 A.
Dimensiones aproximadas: 257 mm ancho, 71 mm alto, 234 mm fondo
(Sin incluir conectores)
Peso aproximado: 1,77 kg
|
|
