MFJ-226 Analizador Antena1-230 Mhz Expert Times Graphic

MFJ-226

MFJ cubre resolución de 1 a 230 MHz, 1Hz.

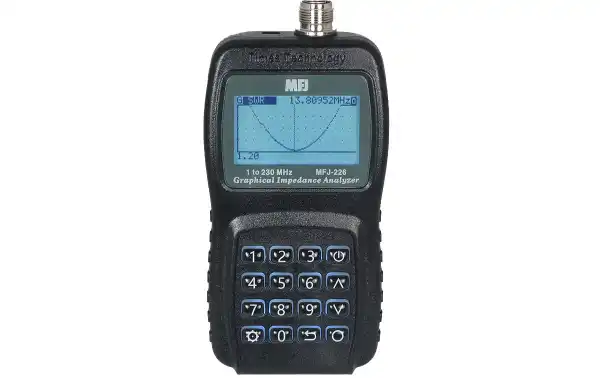

Diagramas de barrido de frecuencia: SWR, Impedancia, Resistencia, Reactancia, Ángulo de fase, Pérdida de retorno compleja, Tabla Smith
Signo de reactancia

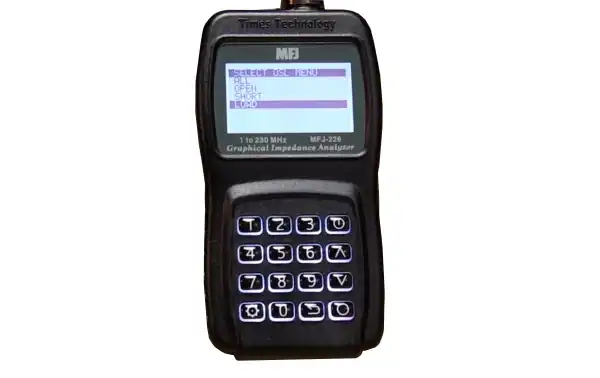

Precisión asombrosa con la calibración OSL (Open-Short-Load).
¡El nuevo MFJ-226 presenta la serie de analizadores de antenas avanzados de MFJ Times Technology!
Este innovador analizador de antenas VNA (MFJ-226 Antenna Expert) ofrece una calibración OSL y una reactancia real que incluye su señal de 1 MHz a 230 MHz con resolución de frecuencia de 1 Hz.
Increíblemente poderoso MFJ-226 es el primer y único VNA (Analizador de Red Vectorial) de mano de bajo costo que presenta una calibración OSL (abierto / corto / carga) con exactitud muy alta y un signo de reactancia para identificar positivamente la reactancia inductiva o capacitiva.
Estas dos características, que normalmente solo se encuentran en los instrumentos de laboratorio, colocan un increíble poder de diagnóstico en la palma de su mano.
Con él, usted medirá la impedancia y muchos otros parámetros de carga críticos directamente a través de una línea de alimentación o un cable de prueba con una precisión excepcional, corrigiendo la pérdida de línea y el ángulo de fase.

S11 (Rectangular y Polar) Inductancia de capacitancia Modo de frecuencia de barrido Genera, muestra, captura gráficos precisos en función de la frecuencia de impedancia SWR (Z) Resistencia (R) Reactancia ( X) Pérdida de retorno (S11) Ángulo de fase Diagrama Smith Gráfica SmithChart muestra S11 magnitud y el ángulo de fase en cualquier intervalo de frecuencia que especifique. 32 memorias 32 memorias le permiten capturar pantallas hechas en el campo para descargarlas en su PC a través del mini puerto USB para su posterior almacenamiento y uso. Almacenar calibraciones OSL Puede ejecutar calibraciones OSL a través de su cable de prueba o línea de alimentación o en diferentes frecuencias y almacenarlas para uso futuro.

• Cobertura HF/VHF, 1,8-230 Mhz
• Modelo MFJ-226
• Frequency Range: Continuous, 1 MHz to 230 MHz
• Frequency Resolution: 1 Hz

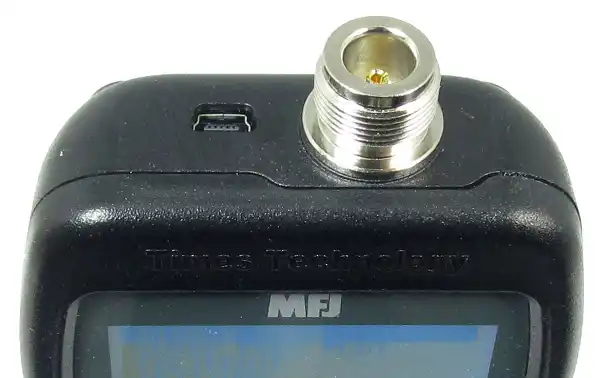

• Test Port Termination Type-N Female
• Output Power >-10 dBm typical
• Harmonics -15 dBc typical
• LCD Display 128 x 64 resolution with backlight
• Dimensions 6.5" (165 mm) x 3.12" (80 mm) x 1.25" (32mm)
• Weight 10 oz with batteries and UHF adapter
• Power Two (2) AA cells, Alkaline or NiMH
• Computer Interface USB serial
• OSL Calibration Male-N Open, Short, and 50-Ohm Load
• Conector micro USB
• Conector entrada SMA hembra
• Peso 0,300 kg.
