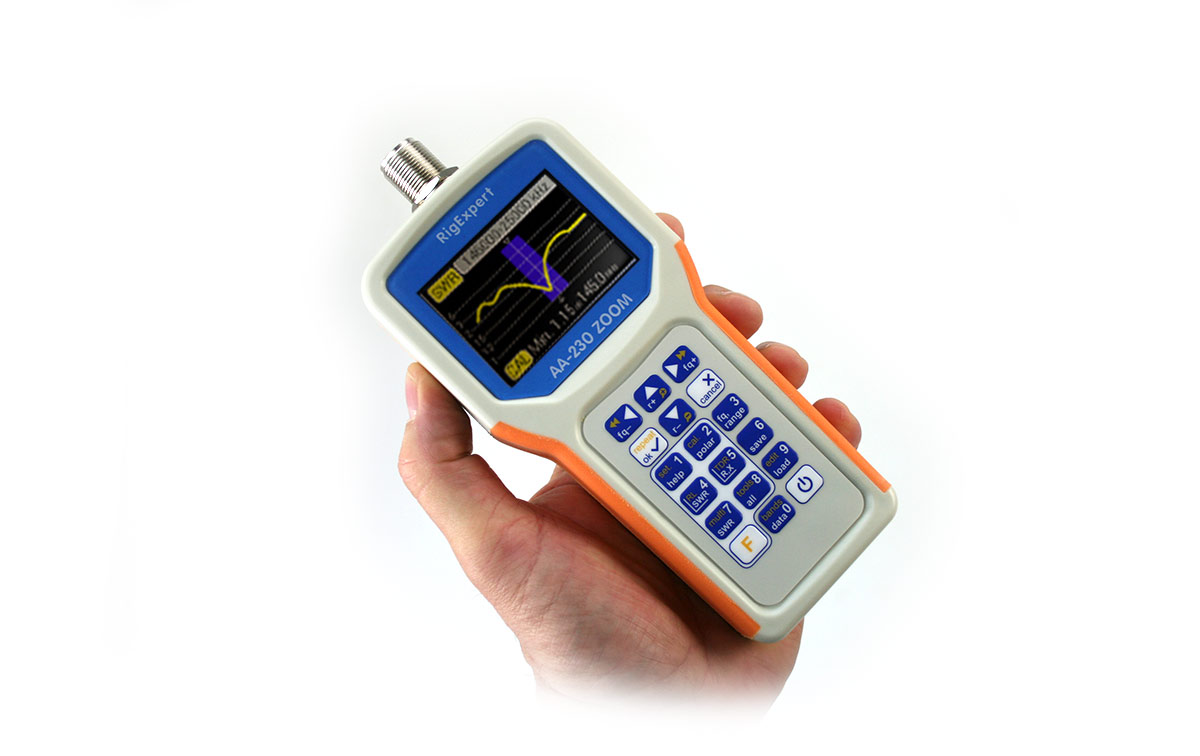

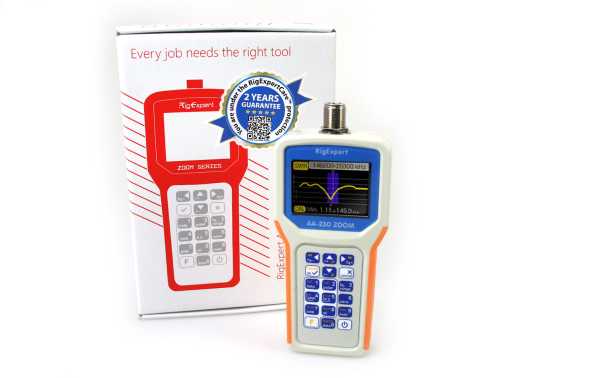

RIGEXPERT AA-230 ZOOM Analizador de antenas de 100 Khz a 230 Mhz.

RIGEXPERT AA-230

RIGEXPERT AA-230 ZOOM Analizador de antenas de 100 Khz a 230 Mhz.
El analizador está diseñado para medir SWR (relación de onda estacionaria), pérdida de retorno, pérdida de cable, así como otros parámetros de sistemas de cable y antena en el rango de 100 kHz a 230 MHz.La capacidad de ZOOM incorporada hace que las mediciones gráficas sean especialmente efectivas. Se puede usar un modo de reflectómetro de dominio de tiempo integrado para localizar una falla dentro del sistema de línea de alimentación.
Las siguientes tareas se logran fácilmente usando este analizador:

Comprobación rápida de una antena
Sintonizando una antena a resonancia
Comparación de las características de una antena antes y después de un evento específico (lluvia, huracán, etc.)
Hacer stubs coaxiales o medir sus parámetros
Comprobación de cables y localización de averías, medición de pérdidas de cables e impedancia característica
Medición de capacitancia o inductancia de cargas reactivas

Caracteristicas

• Rango de frecuencia: 0,1 a 230 Mhz
• Entrada de frecuencia: resolución de 1 kHz
• Medición para sistemas de 25, 50, 75 y 100 ohmios
• Rango de medición SWR: 1 a 100 en modos numéricos,1 a 10 en modos gráficos
• Pantalla SWR: indicador numérico o analógico
• Rango R y X: 0-10000, -10000-10000 en modos numéricos, 0-1000, -1000-1000 en modos gráficos
• Modos de visualización:
• ROE en frecuencias únicas o múltiples
• ROE, pérdida de retorno, R, X, Z, L, C en frecuencia única
• Gráfico de ROE, de 20 a 500 puntos
• Gráfico R, X, de 20 a 500 puntos
• Gráfico de Smith, 20 a 500 puntos
• Tabla de pérdida de retorno, 20 a 500 puntos
• Tabla TDR (Reflector de dominio de tiempo)
• Herramientas de cable (pérdida e impedancia característica)
• Calibración de carga corta abierta opcional.
• Memoria no volátil:
• 100 ranuras para guardar los resultados de las mediciones
• Salida de RF:
• Tipo de conector: N
• Forma de la señal de salida: cuadrada
• Potencia de salida: -10 dBm (a 50 ohmios de carga)
• Alimentación:
• Cuatro pilas alcalinas de 1,5 V, tipo AAA
• Máx. 4 horas de medición continua, máx. 2 días en modo de espera cuando se usan baterías completamente cargadas
• cuando el analizador está conectado a una PC o a un adaptador de CC con toma USB, toma energía de estas fuentes
• Interfaz:
• Pantalla TFT a color de 290×220
• 6×3 teclas en el teclado a prueba de agua
• Menús multilingües y pantallas de ayuda
• Conexión USB a una computadora personal
• Descarga de software - ver aqui -
• Alimentacion: 4 Pilas tipo AAA de1,5V
• Dimensiones: 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 pulgadas)
• Peso: 236 g aprox
