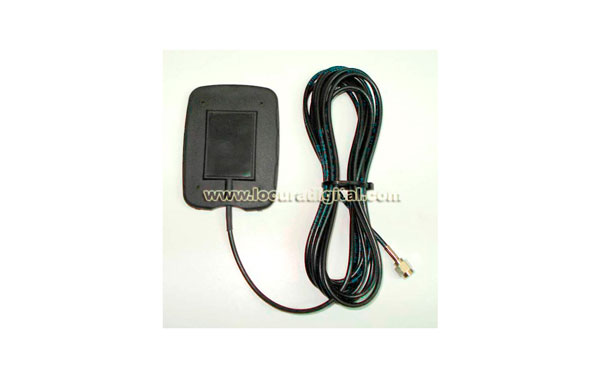

SIRIO INGLASS WLAN ANTENA DIRECTIVA WIRELESS

ref: SIRIO_INGLASS

SIRIO INGLASS WLAN ANTENA DIRECTIVA WIRELESS. Conector de antena SMA Macho. Polarizacion vertical. Alta ganacia.

DATOS GENERALES

 - Antena de interior/exterior
 - Ganancia omnidireccional
 - Mono-banda
 - Montaje sogre cristal o pelada
 - Párrafo sistema Wlan

DATOS ELECTRICOS

 - Tipo: 1/2 %u03BB dipolo.
 - Frecuencia: 2300-2500 MHz para sistema WLAN.
 - Impedancia: 50 Ohms
 - Radiación (Plano h): 360 ° omnidireccional.

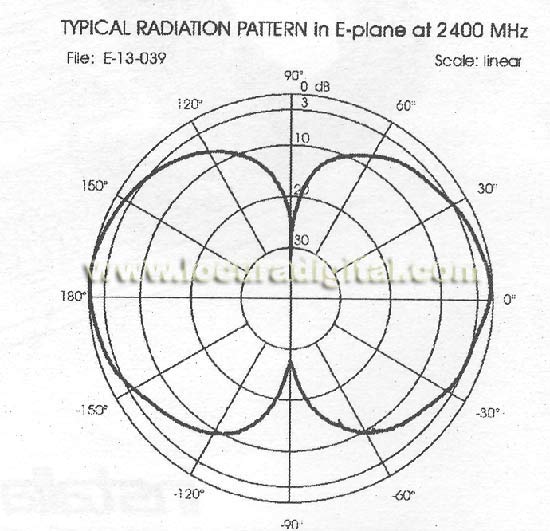

 - Radiación (Plano e): 54 ° en 2.4 GHz.
 - Polarización: vertical.
 - Ganancía: 0 dBd, 2.1 dBi.
 - V.S.W.R. en amplitud de banda: %u2264 2.0:1.
 - Máxima potencia: 10 vatios (CW) en 50 ° C.
 - Sistema de Alimentación / Posición: Directo / Centro.
 - Longitud de cable / Tipo: 3 m / RG 174.
 - Conexión: SMA-MACHO

DATOS MECANICOS

 - Materiales: PCB, Thermoplastico, Cobre.
 - Dimensiones (aprox.).: 57 x 77 x 10 mm.
 - Peso (aprox.).: 70 gr.

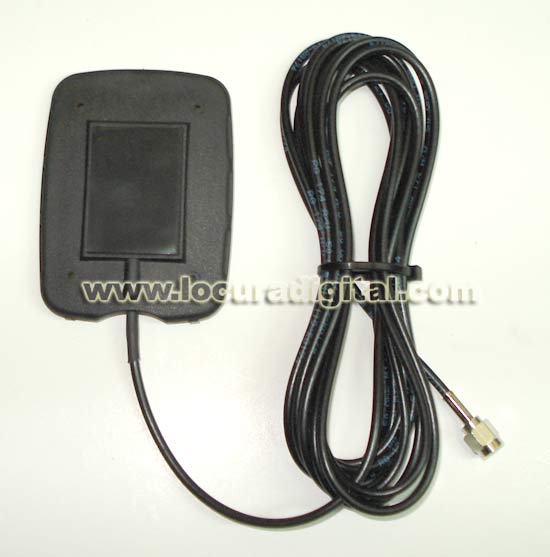

Base wifi vista trasera con cable y conector

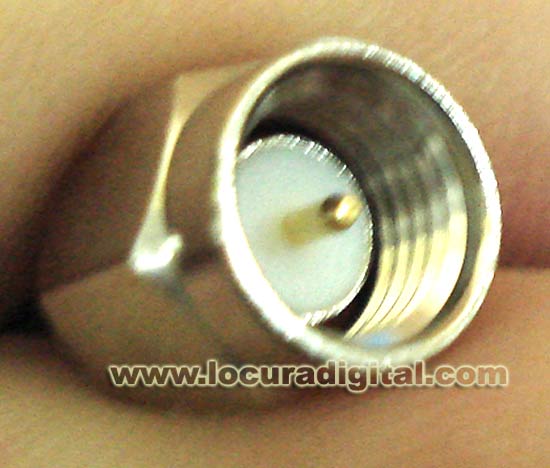

Conector

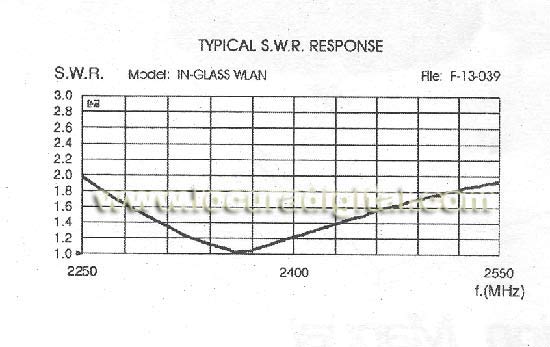

Tabla S.W.R

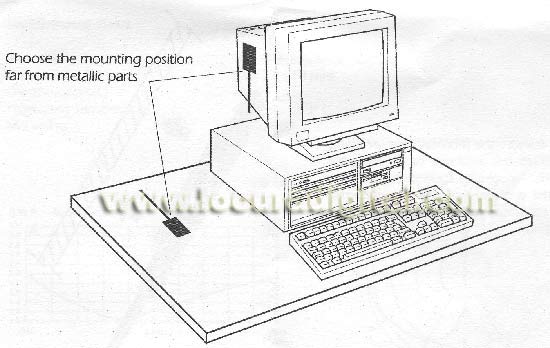

Instalación en ordenador

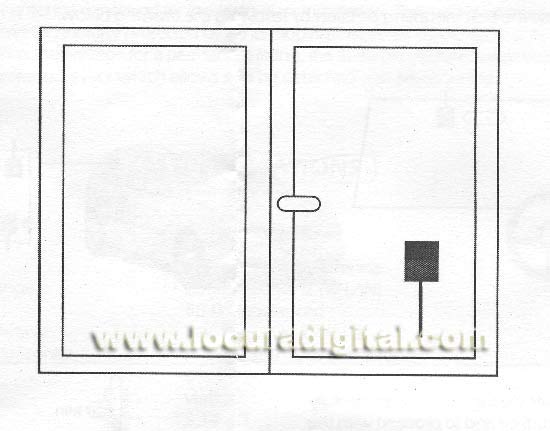

Instalación en ventana

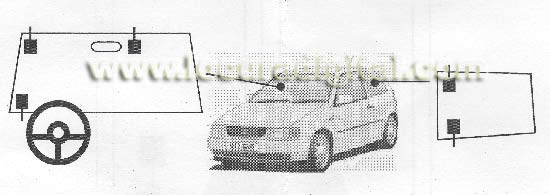

Instalación en coche
