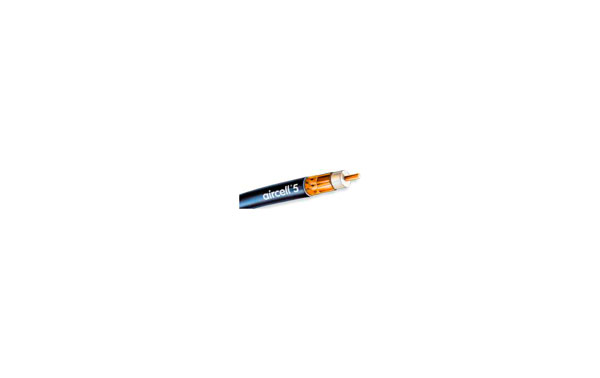

AIRCELL 5. Cable de baja perdida para radiocomunicación, impedancia 50 ohmios. Cable especialmente diseñado para frecuencia de hasta 10 Ghz. Su diametro de 5 mm. lo hace compatible con los mismos conectores del cable RG-58 convencional.
|
|
| Technical Data (short form) | | Impedancia |
50 Ohm | | Capacidad |
82 pF/m | | Factor de velocidad |
0,82 | | Screening efficiency @ 1 GHz |
>85 dB | | Conductor central |
1 x Cu, OFC | | Dielectrico |
PE, low-loss Compound | | Diametro exterior |
5,0mm | | Min bending radius |
Single bending 25 mm
15 repeated bends 50mm | | Peso (100m) |
3,6 kg |
| Max. power handling (W @ 40°C) | |
10 MHz |
1600 | |
144MHz |
430 | |
432 MHz |
290 | |
1000 MHz |
150 | |
2400 MHz |
90 | |
5000 MHz |
60 |
|
Atenuación (dB @ 20°C) | |
Frecuencia |
100 m |
100 ft | | 10 MHz |
3,03 |
0,92 | | 144 MHz |
11,80 |
3,59 | | 432 MHz |
20,95 |
6,38 | | 1000 MHz |
32,84 |
10,00 | | 2400 MHz |
53,26 |
16,23 | | 5000 MHz |
81,18 |
24,74 |
|
Comparativa con otros cables: | |
|
AIRCELL 5 |
RG 213/U |
RG 58/U | | Capacidad pF/m |
82 |
101 |
102 | | Factor de velocidad |
0,82 |
0,66 |
0,66 | | Atenuación dB/100 m |
|
|
| | 10 MHz |
3,03 |
2,0 |
5,0 | | 100 MHz |
9,78 |
7,0 |
17,0 | | 500 MHz |
22,64 |
17,0 |
39,0 | | 1000 MHz |
32,84 |
22,5 |
54,6 | | 3000 MHz |
60,43 |
58,5 |
118,0 |
| | |
|
