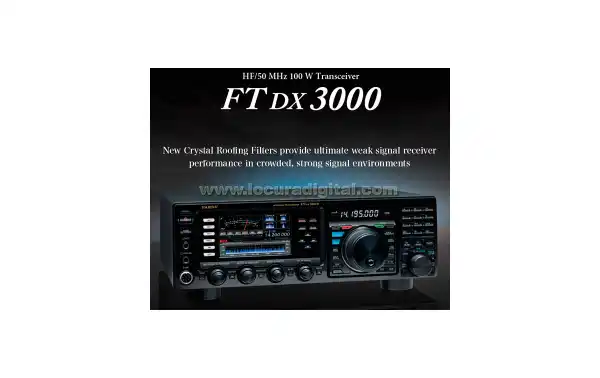

El FT DX 3000 es miembro de una larga línea de alto rendimiento YAESU FT DX Series de transceptores. más Fabricante: yaesu Referencia FTDX3000
El FT DX 3000 forma parte de una larga línea de alto rendimiento de transceptores de la Serie YAESU FT DX. Hereda los conceptos de diseño de los FT DX 9000 y FT DX 5000 transceptores que han recibido grandes elogios de todo el mundo por los que persiguen el ideal más elevado de equipos de comunicación HF Amateur.
Las características multi-señal FT DX 3000, demostraron por primera vez en el FT DX top-rated 5000. Utilizando el método de medición de rango dinámico dos señales con separación de señales de 10 kHz, el 3000 el rendimiento FT DX es 108,5 dB, IP3 37 dBm. Con la separación de frecuencias de sólo 2 kHz entre la señal deseada y una señal de interferencia, el rango dinámico mide 106 dB y 33 dBm IP3.
Con todas sus características y rendimiento increíble, el FT DX 3000 es una plataforma excelente para el hogar o para una expedición DX a un precio realmente asequible.
160 a 6 metros - SSB / CW / FM / AM / Digital
Con unas dimensiones eficientes de 14.4 "x 4.5" x 12.3 "(W x alto x profundidad) y un peso de sólo 22 libras, el FT DX 3000 es un transceptor sólidamente empaquetado listo para dar un rendimiento muy alto en todas las bandas de radioaficionados de 160 a 6 metros.
- Cobertura General Recepción de 30 kHz a 56 MHz
- FM & AM - ancho y estrecho modos incluido
RTTY / PSK31 Encode / Decode Incluido
- Varias conexiones fáciles disponibles para RTTY, SSTV, PSK31, JT, y otros modos digitales
100 vatios de rendimiento sólido
El final del amplificador de RF produce 100 vatios (algunos modos menos) la señal de transmisión. Un gran disipador de calor se combina con el chasis de aluminio fundido a presión para la disipación de calor eficiente. Un ventilador de refrigeración situado al lado del amplificador final y el filtro de paso bajo TX ventila el calor desde el interior del gabinete del transceptor. Esta gran ventilación de flujo axial se aísla mecánicamente del chasis para reducir la vibración y el ruido. La velocidad del ventilador se controla continuamente por la temperatura del amplificador a partir de 40 grados.
Sintonizador de Antena Incluido
Alta velocidad del Sintonizador de Antena Automático incluido. El sintonizador de antena utiliza la conmutación LC. Tiene una gran capacidad de memoria de 100 canales, los datos de afinación se memoriza automáticamente para reducir el tiempo de puesta a punto cuando se cambia la frecuencia.
FI de Salida
Señal de 1ª FI 9MHz con gran ancho de banda IF de salida disponible en el panel trasero para los alcances en el mercado secundario de la banda, CW Skimmer, etc.
Cable USB
Entrada USB incluida para actualizaciones de firmware. Esta entrada también se facilita el CAT, USB AUDIO IN / OUT y USB Control de TX (PTT, CLAVE y FSK)
Control remoto desde Distancia Ubicación
El control externo (CAT) es posible a través de USB o puerto serie, esta característica significa que el FT DX 3000 puede ser controlado remotamente desde un lugar lejano!
Pantalla grande de TFT a todo color Para Su operabilidad y visibilidad
El FT DX 3000 presenta un amplio ángulo de visión, alto contraste LCD, impresionante pantalla que ofrece una vista muy práctica de las funciones de trabajo de la radio de 4.3 pulgadas TFT a todo color.Una Operabilidad Superior se realiza con esta pantalla conveniente. Permite una excelente visibilidad desde diferentes puntos de vista. Incluso con las muchas caracteristicas de la FT DX 3000, la pantalla TFT hace que el funcionamiento de la radio sea fácil y cómodo.
- Un diagrama de bloques Muestra Camino RX Señal
- Elegir tipo analógico o Barra Gráfica
- Selección de tipo analógico o bar gráfico indicación del medidor
- Separada de visualización Frecuencia Independiente
- Alta velocidad de Espectro
- Ancho de banda del espectro de alcance: 20 kHz, 50 kHz, 100 kHz, 200 kHz, 500 kHz o 1 MHz
- TX y RX marcadores aparecen durante todas las operaciónes del Indicador
- Nivel Los nombres de las funciones y los niveles de ajuste de las siguientes funciones se muestran en la pantalla principal TFT cuando se hace girar una perilla de función: Clarificador, la ganancia del micrófono, procesador del habla, SHIFT, ANCHO, velocidad de manipulación y CONTOUR
- AF-FFT Alcance Un AF-FFT (Audio Frequency Fast Fourier Transform) alcance se construye. Esta función AF-FFT se demostró por primera vez en la serie FT DX 9000. Con este alcance, las características de audio de las señales recibidas, el efecto de ajustar el rendimiento del filtro RX IF, y la utilización de las características de rechazo QRM, se puede observar visualmente. También es posible observar las características de audio TX de su propia señal al utilizar la función Monitor. Esto es muy eficaz para el ajuste del ecualizador paramétrico de características de la voz y el audio del micrófono.
- Memoria Espectroscopio La pantalla Alcance del espectro se puede almacenar o recordar con un solo toque. Al mismo tiempo la información de tiempo se graba en la memoria, por lo que la diferencia de actividad puede ser revisado y comparado, en función de las estaciones y tiempos.
- Teclas de cursor Seis teclas que se utilizan con frecuencia en el funcionamiento normal se encuentran en la parte izquierda de la pantalla TFT display. Otras funciones se pueden manejar con la tecla "ALCANCE" que cambia la "pantalla de Espectro" "Función pantalla Visualización de teclas". Incluso si la radio está apagada, la última función de llave se memoriza y se destacó.
Máximo Rendimiento Receptor RF Front End
El receptor circuito RF Front End es el elemento más importante, ya que determina en última instancia del rendimiento del receptor HF. Nuestro equipo Yaesu Ingeniería ha concentrado superiores conocimiento Ingeniería de RF en el diseño de la parte delantera FT DX 3000.
- Quince filtros de paso de banda separados (BPF) se utilizan para la protección frontal.Esto reduce efectivamente la no deseada y fuera de señales de banda.
- En el amplificador de RF, se utiliza la fuerte transistor bipolar (2SC3357). Este transistor muestra un bajo NF, y ofrece un rendimiento de intermodulación superior.
- La ganancia de cada dispositivo individual se mantiene baja, y el punto de trabajo mejor optimizado, con el más bajo NF, se selecciona.
- Un transformador de cobertura amplia de diseño personalizado, con menos saturación magnética, se utiliza para la E / S del amplificador de RF. Esta construcción hace que el rendimiento del dispositivo mejor y proporciona un rendimiento excelente señal multi.
Conversión del receptor y potentes estrechas de ancho de banda Crystal filtros
El potente filtro de techo de cristal de ancho de banda estrecha mejora las características multi-señal del receptor. El 3000 "Conversión de Down" construcción receptor FT DX es similar a la FT DX 5000. La primera frecuencia IF es de 9 MHz. Esto hace que los posibles filtros estrechos de cristal ancho de banda de techo (de 300 Hz, 600 Hz o 3 kHz) con un factor de forma afilada que crea increíble multi-receptor de señales rendimiento. El potente filtro de techo de cristal ancho de banda estrecha mejora las características del receptor de múltiples señales.
- El filtro de techo 3 kHz mejora en gran medida la recepción de señal SSB durante cercanos condiciones
de la señal de múltiples adyacentes.
- El 300 Hz * y 600 Hz filtros para techos proporcionan el mejor ambiente CW receptor cuando las señales
adyacentes pueden afectar a la recepción de la señal deseada.
* Nota: 300 Hz filtro opcional
QRM efectiva y rechazo QRN
Rechazo QRM efectiva se logra a partir de la DX FT 3000 IF DSP. El DSP de 32 bits de alta velocidad de punto flotante decimal, TMS320C6727B (máximo 2800 MIPS / 2100 MFLOPS) hecha por Texas Instruments, se utiliza para la sección IF del FT DX 3000. La señal se procesa con la frecuencia de reloj MHz de alta velocidad 300.
- Se ha comprobado si el ancho y funciones IF SHIFT proporcionan un gran rendimiento rechazo QRM IF SHIFT Con el ancho de banda normal, el área de la banda de paso se puede mover relativamente, por lo que las señales dañinas son rechazados de la banda de paso si el ancho Mediante el ajuste del ancho de banda, las señales de interferencia puede ser eliminado desde ambos lados de la banda de paso, sin cambiar la posición de la banda de paso. La función de ancho IF puede hacer que la banda de paso más estrecho con un solo toque. Esta función es efectiva en un choque en cadena o concurso, cuando las señales no deseadas se encuentran justo encima y debajo de la señal de destino. Cuando se centra la perilla de Amplitud (haga clic en punto), el ancho de banda de paso es de 2,4 kHz en los modos SSB y CW. Cuando "NAR" está encendido, la banda mínima pase se convierte en 50 Hz (200 Hz en el modo de SSB), por lo que es posible minimizar el QRM con este factor de forma del filtro agudo. Cuando la anchura IF se gira en sentido horario desde el punto central clic, el ancho de banda de paso se puede extender más amplio, hasta 4000 Hz. Esto puede proporcionar un sonido más rico y QSO más cómodo cuando está en un masticable trapo local.
- CONTOUR La función CONTOUR idealmente adapta la señal de audio recibida sin cambiar el ancho de banda. La función CONTOUR varía el esquema de las características de banda de paso del filtro DSP de FI, y la construcción de la señal en banda puede ser alterado parcialmente. A diferencia de la IF SHIFT o si el ancho, la banda especial pase CONTOUR, puede reducir o pico de la señal deseada, parcialmente y de forma continua a través de la banda de paso. Esta característica
es especialmente efectiva cuando la señal no deseada está cerca de la frecuencia central.
- Reducción digital de ruido (DNR) por DSP El instalada circuito de reducción de ruido digital proporciona 15 parámetros distintos. Las constantes de reducción de ruido se pueden establecer en el punto de trabajo óptimo mediante la variación de los parámetros de paso 15 según el ruido real dentro de la banda de HF. Los componentes de señal deseados se alcanzaron su punto máximo y los componentes de ruido aleatorio se cancelan con eficacia.
- Muesca de este circuito de alta Q tiene características de atenuación empinadas de 70dB o más. Se obtiene una eliminación eficaz de una señal de ritmo fuerte. Las características de amortiguación se puede cambiar a la anchura de banda ancha o estrecha, y el nivel de atenuación se pueden ajustar en el menú de ajustes del modo. Señales de interferencia pueden ser atenuados, al tiempo que minimiza el impacto en la señal recibida.
- Digital Filtro Notch (DNF) (NOTCH AUTO) La Filer Muesca Digital (DNF) es una característica que sigue automáticamente las señales heterodinas interferentes, incluso si hay más de uno, e incluso si la frecuencia de batido cambia con el tiempo. Esto es eficaz en la eliminación de señales de interferencia.
- CW APF (Audio Pico Filter) En el modo de CW, la función APF (Audio Filter Pico) tiene un pico de audio a la frecuencia de la señal; esto mejora la S / N y aumenta la legibilidad de la señal de CW. La frecuencia de pico APF se puede alinear finamente.
Muy baja base de ruido - Señal Terrific a ruido
La relación S / N (relación señal a ruido) de la señal local que se inyecta en la primera IF mezclador es uno de los factores más importantes para mejorar las propiedades del receptor en el entorno de ultra-multi-señal. En el FT DX 3000, la combinación de que es alta estabilidad y alta precisión de 40 MHz TCXO (± 0,5 ppm, -10 ° C ~ 60 ° C), y es DDS crear la frecuencia fundamental de este radio, y se bloquea en el PLL-IC y VCO directamente. Esta construcción del circuito y método crea la señal local de la más alta calidad, con S / rendimiento superior N. Esto significa que el nivel de ruido del receptor se mantiene baja, y se da cuenta de la mejor rango dinámico de bloqueo a 2 kHz rendimiento IP3.
Tres ajustes de salida a bolsa - mejor recepción de señal durante el cambio de condiciones de la banda
Ajustes de salida a bolsa de 3 pasos permiten al operador seleccionar la ganancia más adecuada para una mejor recepción de la señal. Esta variedad de opciones ofrece el rendimiento del receptor superior y las mejores comunicaciones posibles con condiciones de la banda cambiante. La IPO (Optimización del Punto de Intercepción) es seleccionado por un interruptor situado en el panel frontal. La selección IPO determina la ganancia del amplificador de RF. El ajuste de ganancia es muy eficaz en la optimización del rendimiento del receptor, dependiendo de la antena y las condiciones de propagación de comunicación. El IPO, el TCA y una etapa del amplificador de RF se utilizan para optimizar los niveles de señal que se envían al mezclador. Esto es especialmente importante para el funcionamiento de banda baja HF. El "AMP 1" utiliza una etapa de amplificador de RF, y mantiene un mejor equilibrio entre la sensibilidad y el rendimiento del receptor (la ganancia es de alrededor de 10 dB). Además, "AMP 2" utiliza dos etapas de la amplificación de RF y puede obtener una sensibilidad más alta (la ganancia es de alrededor de 17 dB); algo especialmente importante en las bandas de 6 y 10 metros.
Audio de alta calidad con el sacador
El circuito de modulación de la FT DX 3000 utiliza la modulación operativa variación digital, que crea audio ideales de transmisión de alta calidad.
- Amplificador de micrófono que incluye ecualizador paramétrico El circuito de modulación de la FT DX 3000 utiliza el tipo de modulación operativa variación
digital, que crea de alta calidad ideal audio de la transmisión. Esta radio tiene un ecualizador paramétrico que hace posible un ajuste versátil de la calidad de audio TX alineando el espectro de audio de banda TX. El ecualizador paramétrico puede alterar el Bajo, Medio y Alto parte del audio por separado. Este ecualizador paramétrico de tres etapas puede generar sonido de audio TX alta calidad, ya que puede ser sintonizada en detalle ... sin sacrificar la dignidad de audio.
- SI DSP Procesador del habla - DX'er y Contester Comprobado El procesador SSB voz utiliza SI procesamiento de señales digitales para aumentar la la inteligibilidad de la señal transmitida durante señal lleno condiciones débiles. El DSP aumenta la potencia media de los componentes importantes del espectro del habla y reduce la potencia TX de los componentes menos importantes. Ajuste el nivel de compresión en el modo de menú para adaptar la señal SSB transmitida al mejor suite sus características de la voz, la situación, las condiciones de propagación y demandas apiladas.

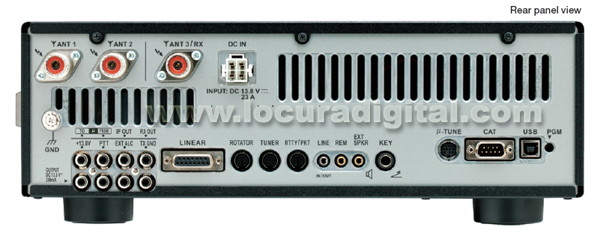

Tres entradas de antena
Tres conectores de antena están disponibles en el panel trasero 3000 FT DX.
- Tener múltiples selecciones de antena es una característica especialmente eficaz para DX y Concurso de funcionamiento.
- Las selecciones de conexión de la antena memorizados y llamados al cambiarse de banda.
- La entrada "ANT 3" se puede configurar para el "Sólo recepción" de la antena.
Tres conectores de antena están disponibles en el panel trasero 3000 FT DX.
- Tener múltiples selecciones de antena es una característica especialmente eficaz para DX y Concurso de funcionamiento.
- Las selecciones de conexión de la antena memorizados y llamados al cambiarse de banda.
- La entrada "ANT 3" se puede configurar para el "Sólo recepción" de la antena.
Cada canal de memoria es capaz de almacenar hasta 20 segundos de audio con el programa opcional DVS-6. Salida de RX. El conector "Salida RX" en el panel trasero FT DX 3000 accede a la señal del amplificador de RF del receptor. La señal puede ser la salida a un receptor externo para dentro de la banda de recepción
simultánea. Kit opcional completamente automática µ-Tuning. El Kit de u-Tuning que se desarrolló para el DX FT 9000,está disponible opcionalmente para su uso con el DX FT 3000.
Ningún otro fabricante de transceptor de radio aficionado ofrece un dispositivo comparable que puede mejorar el rendimiento de su DXing en algunas situaciones de funcionamiento difíciles. Una gran diámetro 28 mm inductor, con un material magnético de ferrita ajustable (Ni-Zn ferrita) núcleo, se combina, con una alta resolución y alto par motor paso a paso para encontrar automáticamente el punto de resonancia. Mediante la inserción de estas unidades de sintonización anteriores al extremo frontal RF del receptor, los puntos de IP3 se mejoran por alrededor de 4 dB.
Tres unidades de ajuste individuales están disponibles que cubren las frecuencias de 1,8 MHz a 14 MHz. Muchos FT 950, FT 2000 / D, clientes FT DX 5000 y FT DX 9000.
Un Excelente equipo de hf
