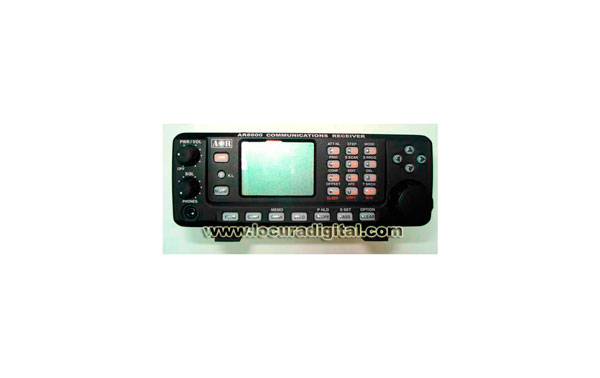

AR-8600 MARK 2
|
El AR-8600 es un receptor extremadamente versátil que puede ser utilizado virtualmente en cualquier lugar, móvil, base o portable  (gracias a baterías opcionales internas BP-8600), dispone de una carcasa de metal de alta resistividad que le permite ser muy resistente a agresiones. Recepción en todo modo incluyendo la banda lateral con saltos programables hasta una resolución de 50 Hz. Salto de frecuencias 0.05khz (50hz), 0.1 khz (100hz), 0.2khz (200hz),0.5khz(500hz),1.00khz,2.00khz,5.00khz, 6.25khz,8.33khz, 9.00khz, 10.00khz,12.50khz,20khz,25.00khz,30khz, 50khz,100.00khz. Los tamaños de saltos pueden programarse en multiplos de 60hz( via teclado) asi pueden serprogramados saltos poco usuales.
Con una estabilidad de frecuencia asegurada gracias a su cristal TCXO ( Oscilador a Cristal de Temperatura Compensada). Posee una pantalla de cristal liquido retroiluminada, unido a un completo frontal con teclado numerico, teclas de navegación, y mando de dial. El display puede mostrar comentarios alfanumericos Un conector RS-232 incorporado (sin necesidad de interface) le permite ser conectado directamente a un ordenador con software gratuito disponible a través de la red. El frontal del AR-8600 tiene un nuevo diseño más cómodo con preseleccion en VHF para asegurar los más altos niveles de rechazo de canal adyacente y cancelación de espureas. Además de la antena telescópica incluye una antena de ferrita especial para la AM. Dispone de una salida especial de 10,7 Mhz (F.I) para que la señal extraída pueda usarse en un analizador de espectro o vectorial tal y como el SDU-5600. Tiene correctamente implementada la banda aérea (8 Khz y 1/3). Dispone de todos los modos recepción e incluso algunos especiales de Aor: WFM, NFM, SFM (FM Super ancha) WAM, AM,NAM, USB,LSB y CW. Incluye tambien un atenuador y un limitador de ruido. Tiene un preprogramcion del plan internacional de asignación de bandas, ajustandose a las mas adecuadas condicione ( salto, modo, filtro..etc) mas adecuado para cada frecuencia. Posee un pequeño analizador de banda, que nos puede mostrar la actividad de una banda ( ajustable desde 10 Mhz a 100 Khz) mostrandonos de una forma visual la actividad dentro de una banda, pudiendonos mover a traves de ella de una forma rapida y sencilla.. Los bancos de memorias son totalmente dinamicos, esto quiere decir que podemos redefinir su tamaño para ajustarlo a nuestras necesidades. Posee la funcion de canales de memoria y bancos de búsqueda protegidos, impidiendo asi que pueden ser borrados de una forma accidental. Posee dos slots traseras para la inserción de las tarjetas opcionales: EM-8200 ( Tarjeta de ampliación de memoria)- CT 8200 ( Decodificador de CTCSS)- RU-8200 ( Tarjeta de grabacion de voz) TE-8200 ( Tarjeta eliminador de tonos) y VI 8200 ( Tarjeta desencriptadora analogica).
|
¿Como acceder al AR8600MARK2 mediante PC?
Para poder controlar nuestro escaner desde el pc tán solo necesitamos lo siguiente:

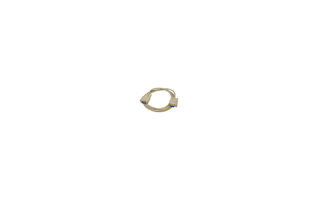

Cable PC-RS232
Una vez descargado el programa debemos instalarlo en nuestro pc, para ello es necesario descomprimir el archivo y pulsar en el icono de setup, rellenamos los datos que nos solicite y pulsamos en siguiente.
Una vez instalado el programa pasaremos a configurar el escaner para ello es necesario conectarlo a la alimentación y seguir los siguientes pasos (ver página 108 del manual)
Primero pulsaremos la tecla FUNC y a continuación la tecla 7. Una vez realizado esto debemos pulsar la flecha en dirección hacia abajo hasta que aparezca en pantalla la opción Remote.
Ahora editaremos la velocidad del puerto, aconsejamos seleccionar 9600. Para variar la velocidad deberemos pulsar la tecla de dirección izquierda o derecha ( <- o ->).
Una vez hayamos realizado esta configuración pasamos a ajustar el programa. Para ello abrimos el programa pulsando el icono de AOR Workshop.
Se nos abre el programa y a continuación pulsamos en la pestaña de Setup y luego en Communications .
Cuando se nos abra la nueva ventana rellenaremos las opciones de la siguiente manera
Radio: 8600
Baudrate: 9600 (o la que hayas elegido en el escaner)
Port: El puerto que tenemos asignado y donde conectaremos el escaner.
GPS: Podemos dejarlo como viene de serie ya que ahora no nos interesa esta opción.
Una vez rellenado esto pulsamos OK y cerramos el programa
Conectamos el escaner a la alimentación, lo conectamos al PC mediante el cable PC-RS232 y abrimos el programa, en este momento ya podremos utilizar nuestro pc para mandar ordenes al escaner, aprovechar base de datos bajadas de la red, etc... |
|
CARACTERISTICAS
Numero de VF0: 2 independientes
Visualizacion: Display de visualizacion grafica
Rango de frecuencias: 100 Khz a 3000 Mhz ( 3 Ghz)
Canales de memoria: 1000 canales
Bancos: 20 bancos( totalmente reconfigurables)
Modos de recepcion: WFM, NFM, SFM, WAM, NAM, USB, LSB, CW
Sensibilidad: 500 Khz - 1 9 Mhz, AM 3,5 uV ( 10 dB S/R)
- 1,9 Mhz - 30 Mhz AM: 2,5 uV ( 10 dB S/R)
- 30 Mhz - 470 Mhz, NFM: 0,85 uV ( 12 dB S/R)
- 470 Mhz -1040 Mhz, NFM:0,9 uV( 12 dB S/R)
- 1040 Mhz- 2040 Mhz, NFM: 9,0 uV ( 12 dB S/R)
- 2040 Mhz- 3000 Mhz, NFM 25 uV ( 12 dB S/R)
Selectividad: SSB/NAM: 3 Khz ( -6dB ) 9 Khz (-40 dB)
- AM/SFM: 9 Khz ( -6 dB) 20 Khz ( -40 db)
- WAM/NFM: 12 Khz (-6 dB) 25 Khz (-40 dB)
- WFM: 150 Khz ( -3 dB) 360 Khz ( -20 dB)
Consumo: 350 mA (nominal)
Alimentacion: Externa 12- 14 V DC
Bancos de búsqueda: 40
Canales omitidos: 50 canales por cada banco 50 de búsqueda por VFO
Velocidad de búsqueda/barrido: Maximo 37,42 saltos por segundo
Salida de audio: 450 mW
Rango de temperatura: -5 ºC a 50 º C
Dimensiones: 155mm X 57 mm X 197 mm
Peso: 1,5 Kg (incluyendo baterias) | |
|
