CON4271 Conector DIN 7/16 Macho para cabo de 1/2 polegada Superflexível

CON4271

O conector tipo braçadeira macho DIN 7/16 com referência 4271 foi projetado especificamente para cabos super flexíveis de 1/2". Este tipo de conector é comumente usado em aplicações de alta potência e frequência de RF, como em sistemas de telecomunicações e antenas.

Tipo de conector: DIN 7/16 macho.
Método de fixação: Tipo de grampo (ajuste sem solda).
Compatibilidade do cabo: 1/2" super flexível.
Aplicação: Sistemas de telecomunicações de alta potência.
Frequência: Ideal para aplicações de RF.
Impedância: 50 ohms.
Durabilidade: Excelente resistência às intempéries e à corrosão.
Tamanho da rosca: Rosca grande e robusta.
Instalação: Rápida, requer ferramentas de fixação.
Uso comum: Em estações base de telefonia móvel e antenas de transmissão.

O conector braçadeira macho DIN 7/16 (REF: 4271) compatível com cabo super flexível de 1/2", os cabos mais comuns que podem ser utilizados são: Válido para cabo com diâmetro aproximado de 13,8 a 15 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"
Belden HL50000
Esses cabos super flexíveis de 1/2" são adequados para aplicações de RF e telecomunicações de alta potência, como conector DIN 7/16

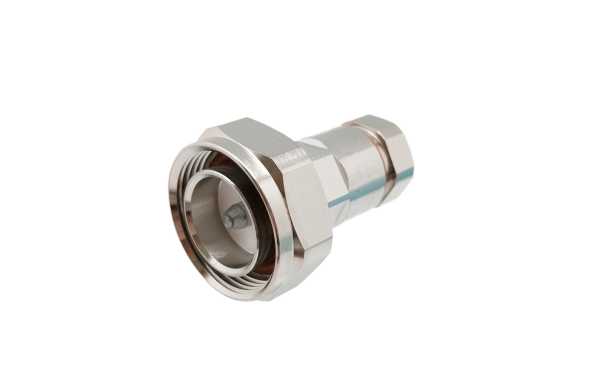

DIN 7/16 Macho

No conector DIN 7/16 Male Clamp , a extremidade grande da rosca é projetada para conectar equipamentos de telecomunicações ou antenas que possuem uma entrada DIN 7/16 fêmea . Esta conexão é robusta e projetada para aplicações de alta potência, oferecendo excelente resistência a intempéries e vibrações.

• Lado da braçadeira (sem rosca): Conecta-se a um cabo superflexível de 1/2".
• Lado com rosca DIN 7/16: Conecta-se na entrada fêmea do equipamento ou antena.

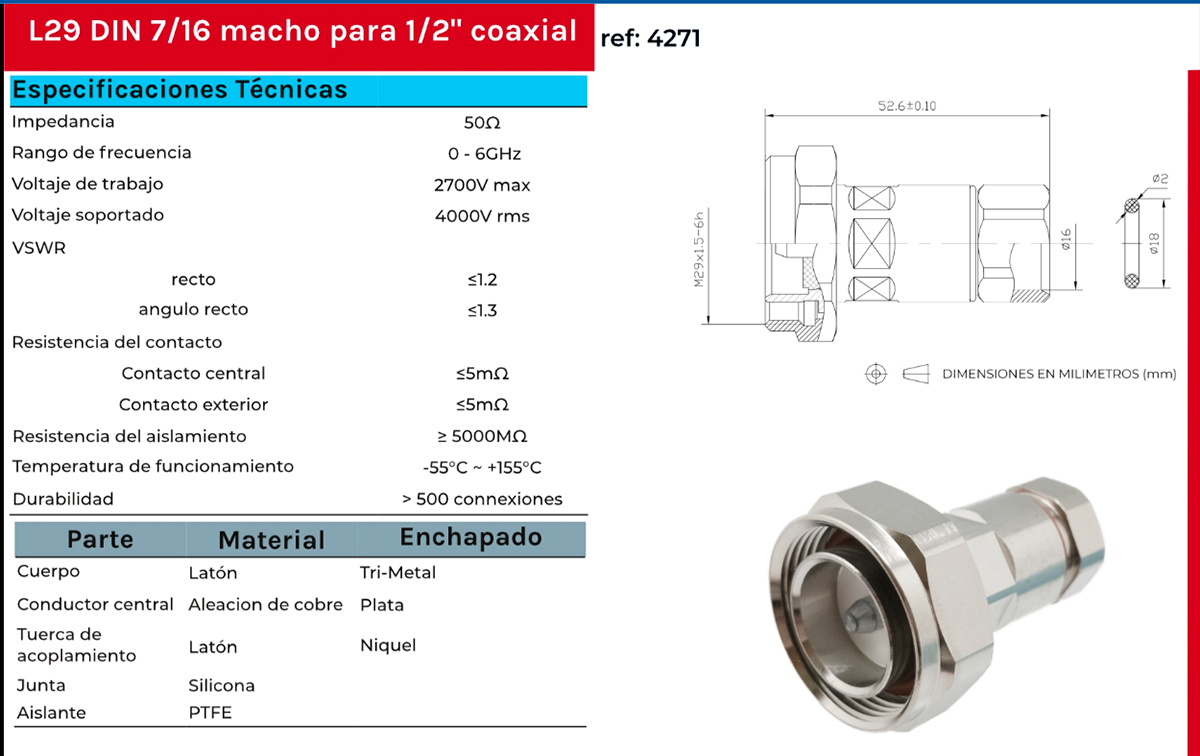

Características

• Tipo de conector: L29 DIN 7/16 macho.
• Compatibilidade: Para cabo coaxial de 1/2".
• Frequência máxima: Até 6 GHz.
• Diâmetro aproximado para cabos de 13,8 a 15 mm
• Perda de retorno: =30 dB (valor mínimo).
• Impedância: 50 ohms.
• Resistência de contato do condutor interno: = 0,4 mO.
• Resistência de contato do condutor externo: = 1,0 mO.
• Resistência de isolamento: = 5000 MO.
• Tensão máxima de trabalho: 2700 V RMS.
• Material do condutor interno: Latão com acabamento prateado.
• Material do condutor externo: Liga de zinco com acabamento niquelado.
• Encapsulamento: Isolamento de PTFE.
• Diâmetro externo: Aproximadamente 29 mm.
• Comprimento total: Aproximadamente 52 mm.
• Faixa de temperatura: -55°C a +155°C.
• Padrão de teste: IEC 61169-4.
• Tipo de conector: Rosca L29 DIN 7/16.
• Resistência à vibração: Até 3 Grms (conforme IEC 61169-4).
• Estabilidade contra variações de temperatura: Baixa mudança de frequência.
• Durabilidade mecânica: Mais de 500 ciclos de acoplamento.
• Estanqueidade: IP68 para proteção contra poeira e água.
• Blindagem: Alta capacidade de blindagem para evitar interferências.
• Peso aproximado: Cerca de 100 gramas.
• Tamanho aproximado: Diâmetro 29 mm.
• Conformidade: Está em conformidade com os padrões internacionais de conectividade.
• Aplicações típicas: Comunicações móveis e estações base.
• Marca: Mirmidon
