AR-8600 MARK 2 | O AR-8600 é um receptor extremamente versátil que pode ser usado virtualmente em qualquer lugar, móvel, básico ou portátil.  (graças às baterias internas BP-8600 opcionais), possui um invólucro metálico de alta resistividade que lhe permite ser altamente resistente às agressões. Todos os modos de recepção, incluindo banda lateral com salto programável de resolução de até 50 Hz. Salto de frequência 0,05 kHz (50 Hz), 0,1 kHz (100 Hz), 0,2 kHz (200 Hz), 0,5 kHz (500 Hz), 1,00 kHz, 2,00 kHz, 5,00 kHz, 6,25 khz, 8,33 khz, 9,00 khz, 10,00 khz, 12,50 khz, 20 khz, 25,00 khz, 30 khz, 50 khz, 100,00 khz. Tamanhos de salto podem ser programados em múltiplos de 60 Hz (via teclado) para que saltos incomuns possam ser programados.

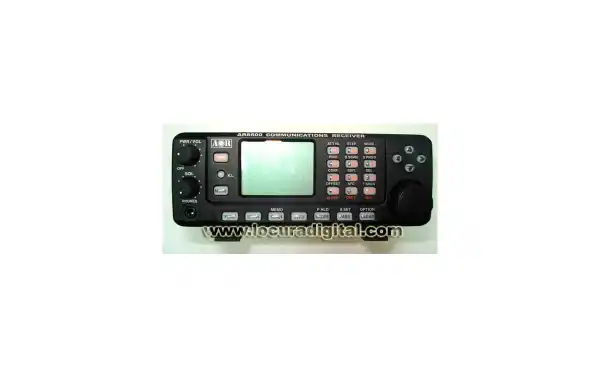

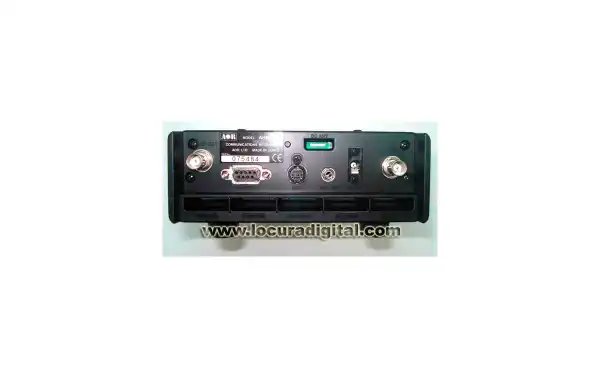

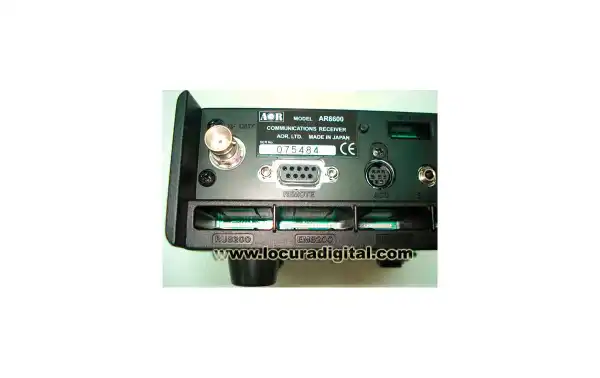

Com uma estabilidade de frequência garantida graças ao seu cristal TCXO (Oscilador de cristal com compensação de temperatura). Ele tem uma tela de cristal líquido com iluminação, junto com um painel frontal completo com teclado numérico, teclas de navegação e controle de discagem. O display pode mostrar comentários alfanuméricos.Um conector RS-232 embutido (sem interface necessária) permite que ele seja conectado diretamente a um computador com software gratuito disponível na rede. A frente do AR-8600 tem um design novo e mais confortável com pré-seleção de VHF para garantir os mais altos níveis de rejeição de canal adjacente e cancelamento espúrio. Além da antena telescópica, inclui uma antena especial de ferrite para AM. Possui uma saída especial de 10,7 Mhz (FI) para que o sinal extraído possa ser usado em um analisador de espectro ou vetorial como o SDU-5600. Implementou corretamente a banda aérea (8 Khz e 1/3). Possui todos os modos de recepção e até alguns modos Aor especiais: WFM, NFM, SFM (Super Wide FM) WAM, AM, NAM, USB, LSB e CW. Ele também inclui um atenuador e um limitador de ruído. Possui uma pré-programação do plano de atribuição de banda internacional, ajustando-se às condições mais adequadas (salto, modo, filtro, etc.) mais adequadas para cada frequência. Possui um pequeno analisador de banda, que pode nos mostrar a atividade de uma banda (ajustável de 10 Mhz a 100 Khz) nos mostrando visualmente a atividade dentro de uma banda, podendo nos mover através dela de forma rápida e fácil. Os bancos de memória são totalmente dinâmicos , isso significa que podemos redefinir seu tamanho para atender às nossas necessidades. Tem a função de canais de memória e bancos de busca protegidos, evitando assim que sejam apagados acidentalmente. Possui dois slots traseiros para inserir os cartões opcionais: EM-8200 (cartão de expansão de memória) - CT 8200 (decodificador CTCSS) - RU-8200 (cartão de gravação de voz) TE-8200 (cartão eliminador de tom) e VI 8200 (cartão analógico de descriptografia )
|
Como acessar o AR8600MARK2 pelo PC? Para poder controlar o nosso scanner a partir do PC, só precisamos do seguinte: Cabo PC-RS232 Uma vez baixado o programa, devemos instalá-lo em nosso pc, para isso é necessário descompactar o arquivo e clicar no ícone de configuração, preencher os dados que solicita e clicar em Avançar. Assim que o programa estiver instalado, iremos configurar o scanner para isso, é necessário conectá-lo à fonte de alimentação e seguir os seguintes passos (ver página 108 do manual)
Primeiramente pressionaremos a tecla FUNC e depois a tecla 7. Feito isso, devemos pressionar a seta para baixo até que a opção Remoto apareça na tela.
Agora vamos editar a velocidade da porta, recomendamos selecionar 9600. Para variar a velocidade, devemos pressionar a tecla de seta para a esquerda ou para a direita (<- ou ->).
Depois de fazer essa configuração, ajustaremos o programa. Para fazer isso, abrimos o programa pressionando o ícone AOR Workshop.
Abrimos o programa e clicamos na guia Configuração e depois em Comunicações .
Quando a nova janela abrir, iremos preencher as opções da seguinte forma
Raio: 8600
Baudrate: 9600 (ou o que você escolheu no scanner)
Porta: A porta que atribuímos e onde conectaremos o scanner.
GPS: Podemos deixar como padrão, pois agora não temos interesse nesta opção. Depois de preenchido, clique em OK e feche o programa Conectamos o scanner à fonte de alimentação, conectamos ao PC usando o cabo PC-RS232 e abrimos o programa, neste momento podemos usar nosso PC para enviar pedidos ao scanner, aproveitar bancos de dados baixados da rede, etc. ... |
CARACTERISTICAS
Número de VF0: 2 independentes
Visualização: display de visualização gráfica
Faixa de frequência: 100 Khz a 3000 Mhz (3 Ghz)
Canais de memória: 1000 canais
Bancos: 20 bancos (totalmente reconfiguráveis)
Modos de recepção: WFM, NFM, SFM, WAM, NAM, USB, LSB, CW
Sensibilidade: 500 Khz - 1 9 Mhz, AM 3,5 uV (10 dB S / R)
- 1,9 MHz - 30 MHz AM: 2,5 uV (10 dB S / R)
- 30 MHz - 470 MHz, NFM: 0,85 uV (12 dB S / R)
- 470 MHz -1040 MHz, NFM: 0,9 uV (12 dB S / R)
- 1.040 MHz - 2.040 MHz, NFM: 9,0 uV (12 dB S / R)
- 2040 MHz - 3000 MHz, NFM 25 uV (12 dB S / R)
Seletividade: SSB / NAM: 3 Khz (-6dB) 9 Khz (-40 dB)
- AM / SFM: 9 Khz (-6 dB) 20 Khz (-40 db)
- WAM / NFM: 12 Khz (-6 dB) 25 Khz (-40 dB)
- WFM: 150 Khz (-3 dB) 360 Khz (-20 dB)
Consumo: 350 mA (nominal)
Fonte de alimentação: 12-14 V DC externo
Bancos de pesquisa: 40
Canais ignorados: 50 canais por banco 50 VFO Search
Velocidade de pesquisa / varredura: Máximo de 37,42 saltos por segundo
Saída de áudio: 450mW
Faixa de temperatura: -5ºC a 50ºC

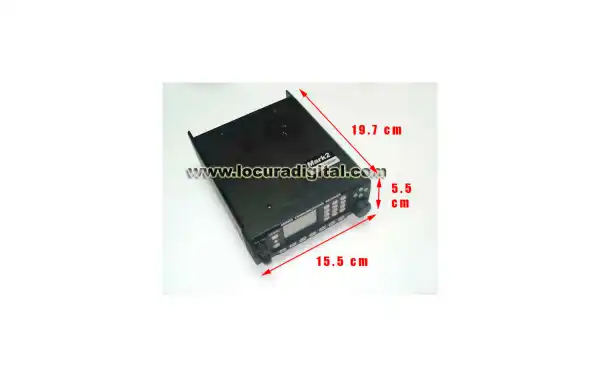

Dimensões: 155 mm x 57 mm x 197 mm
Peso: 1,5 Kg (incluindo baterias) | |
|
