G1000DXC
Los rotadores de antena YAESU G-800DXC, G-1000DXC y G-2800DXC están diseñados para manejar grandes antenas montadas en torres, tanto para aficionados como para aplicaciones profesionales. Estos rotadores permiten un control remoto preciso de la orientación de antenas desde la estación de operación.
El diseño del rotador utiliza rodamientos de bolas de doble capa de 3/8 pulgadas para distribuir la carga de manera uniforme en todo el diámetro de la carcasa, lo que reduce el desgaste y prácticamente elimina la posibilidad de entrada de agua, ya que no hay un orificio para el eje en la parte superior del dispositivo.
A diferencia de los modelos más antiguos, que utilizan motores de corriente alterna (AC), los modelos G-800DXC, G-1000DXC y G-2800DXC están equipados con un motor de corriente continua (DC) de voltaje variable, lo que elimina la necesidad de un gran condensador de arranque, el cual es propenso a fallar debido a las variaciones de temperatura externa. Esto garantiza un funcionamiento más confiable y sin mantenimiento, ya que el rotador está alojado en una carcasa de aluminio fundido a presión recubierta con resina de melamina.

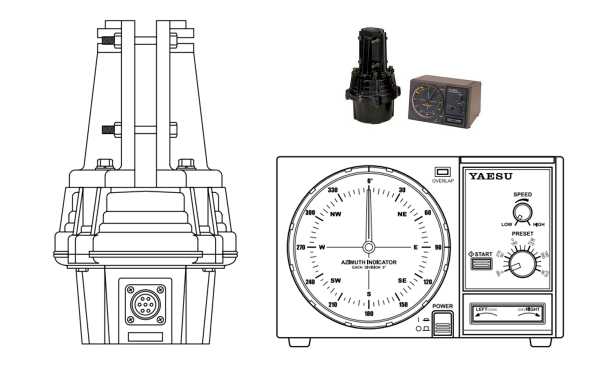

El controlador de sobremesa, elegante y moderno, permite una indicación radial completa de 360 grados del azimut real de la antena. El usuario puede seleccionar velocidades de rotación que varían entre 40 y 100 segundos para una rotación completa de 360 grados en los modelos G-800DXC y G-1000DXC, y entre 50 y 120 segundos para el modelo G-2800DXC. Además, se puede preestablecer un ángulo de dirección deseado para que el rotador gire automáticamente hacia esa posición.
Una característica especial del modelo G-2800DXC es la incorporación de las funciones de "arranque lento automático" y "detención lenta automática" cuando se selecciona una alta velocidad de rotación. Esto evita sacudidas bruscas al sistema de antena y a la torre. El rotador comienza a girar lentamente y, a medida que se acerca a la dirección deseada, la rotación se desacelera automáticamente, proporcionando una parada suave.
El rotador puede girar hasta 450 grados, lo que permite un giro completo a través de puntos norte, sur o ambos, si se desea. Además, se puede seleccionar la posición de detención del rotador (el punto a través del cual no puede girar), lo que proporciona flexibilidad en el control de la antena.
Los modelos G-800DXC y G-1000DXC vienen con una abrazadera para el mástil y el hardware necesario para la instalación, mientras que el modelo G-2800DXC incluye un cable de control de 40 metros para simplificar el proceso de instalación. Además, todos los modelos son compatibles con la unidad de control por computadora GS-232B, lo que permite controlar la posición de la antena mediante una computadora a través de una interfaz RS-232.
Estos rotadores son ideales para quienes buscan un sistema de rotación confiable, duradero y eficiente para antenas de gran tamaño, con control remoto avanzado y características de seguridad que protegen el equipo y prolongan su vida útil en condiciones climáticas adversas.
Ver manual ingles PDF>> clic aqui <<
Contenido del kit
- 1 Rotor G-1000CDC
- 1 Controlador de mesa
- 1 Conector para rotor 7 pins
- 1 Conector para el controlador de mesa 6 pins.
Ejemplo de Instalación de Antenas Montadas en Torre con YAESU G-1000DXC
A continuación, se presenta un ejemplo de cómo calcular la instalación de antenas montadas en una torre utilizando el factor K y el área de carga del viento para asegurarse de que la instalación sea segura y compatible con el rotador YAESU G-1000DXC.
Requisitos:
- Área de carga del viento: El área de carga del viento de la antena debe ser menor a 2 m² para el YAESU G-1000DXC.
- Factor K: No debe exceder 180 para el YAESU G-1000DXC.
Fórmula para el cálculo del factor K:
K = [Radio de giro de la antena (m)] × [Peso de la antena + Peso del mástil (kg)]
Ejemplo de Instalación:
- Antena Yagi de 14 MHz:
- Radio de giro: 7.5 m
- Peso de la antena: 14 kg
- Área de superficie: 0.7 m²
- Peso del mástil: 5 kg
- Antena Yagi atrapada de 21/28 MHz:
- Radio de giro: 3.5 m
- Peso de la antena: 13 kg
- Área de superficie: 0.3 m²
- Peso del mástil: 5 kg
Cálculo del Factor K:
- Paso 1: Cálculo del K1 para la antena de 14 MHz:
- K1 = Radio de giro (7.5 m) × [14 kg + (5 kg ÷ 2)] = 7.5 × 16.5 = 123.75
- Paso 2: Cálculo del K2 para la antena de 21/28 MHz:
- K2 = Radio de giro (3.5 m) × [13 kg + (5 kg ÷ 2)] = 3.5 × 15.5 = 54.25
- Paso 3: Cálculo del K Total:
- KTotal = K1 + K2 = 123.75 + 54.25 = 178
Cálculo del Área de Carga del Viento:
El área total de carga del viento es la suma de las áreas de superficie de ambas antenas:
0.7 m² + 0.3 m² = 1.0 m²
Resultado:
- Área de carga del viento: 1.0 m², dentro de las especificaciones del YAESU G-1000DXC.
- Factor K total: 178, lo que significa que este sistema de antenas es compatible con el YAESU G-1000DXC, ya que el factor K está dentro del límite de 180.
Conclusión:
El sistema de antenas puede instalarse de manera segura utilizando el rotador YAESU G-1000DXC, que soporta tanto el área de carga del viento como el factor K calculado.
