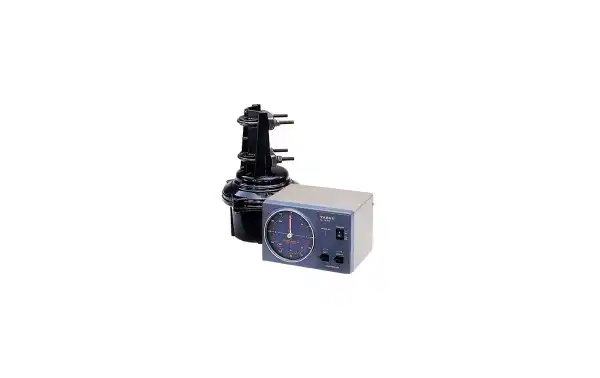

YAESU G450CDC
YAESU G 450 CDC Rotor Azimutal tipo torreta. Azimutal/ par de fuerza 600 Kg/cm de freno 3000 Kg /cm.

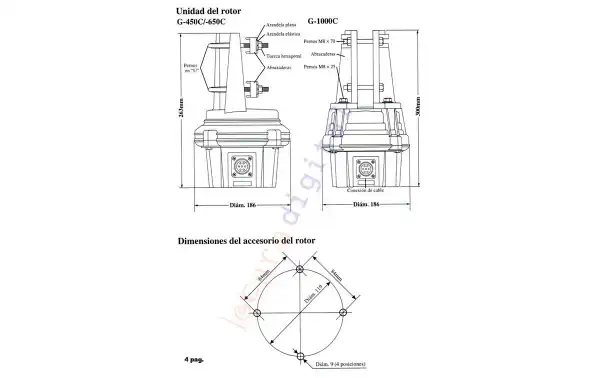

Los rotores YAESU están diseñados bajo una filosofía de resistencia y durabilidad. Depende del modelo que elijamos podremos satisfacer las más diversas necesidades y usos diversos; televisión, Radioaficionados, Militares, seguimiento de satélites etc. Ofrece un giro horizontal completo de 450 grados, ideal para orientaciones precisas en comunicaciones a larga distancia. Este rotor puede manejar cargas verticales de hasta 100 kg, lo que lo hace adecuado para antenas de gran tamaño. Su diseño compacto permite la instalación en mástiles con un diámetro de entre 32 y 63 mm. Además, el G450C está equipado con un freno mecánico para evitar el movimiento involuntario, proporcionando estabilidad en condiciones de viento.

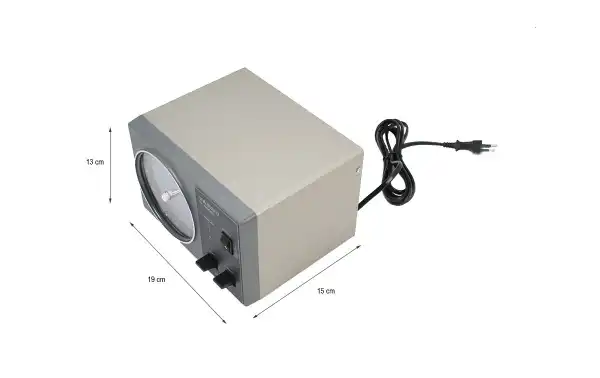

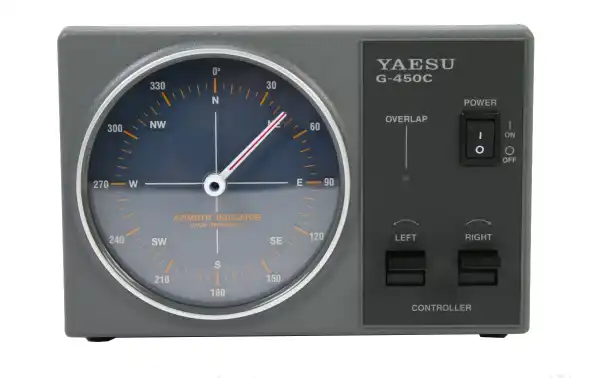

El tiempo de rotación completa es de aproximadamente 63 segundos a 50 Hz, lo que asegura un control suave y preciso. También incluye un indicador de posición que permite monitorear la dirección en la que está orientada la antena. Este rotor es resistente y está diseñado para soportar condiciones climáticas adversas, haciéndolo ideal para uso en exteriores a largo plazo.

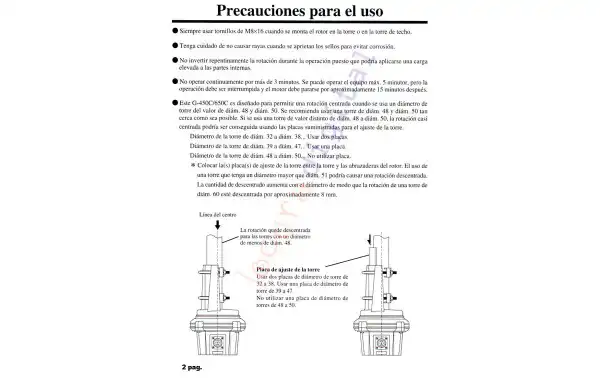

Los tratamientos y conexiones exteriores estan pensadas para la resistencia a las más adversas condiciones climatológicas. Chasis de aleación de aluminio resistente al agua y lubricación resistente durante años. Su sistema de frenos tipo planetario elimina falsos contactos y nos proporciona una operación silenciosa y fiable.
Ver manual ingles PDF>> clic aqui <<

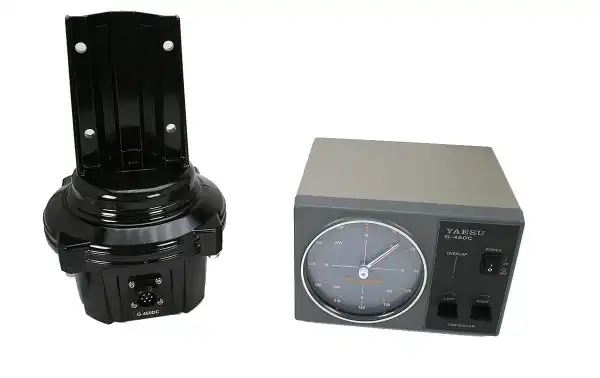

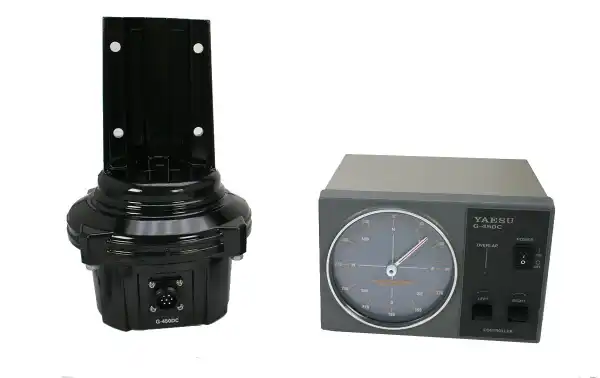

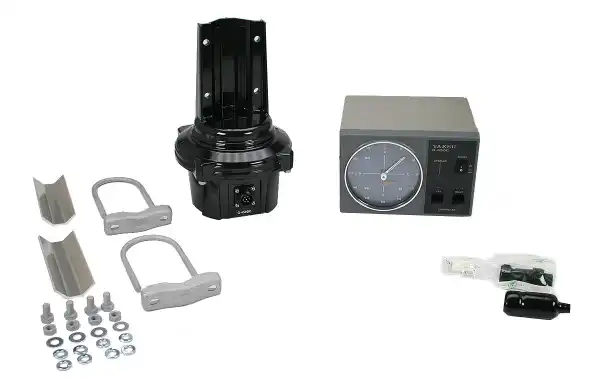

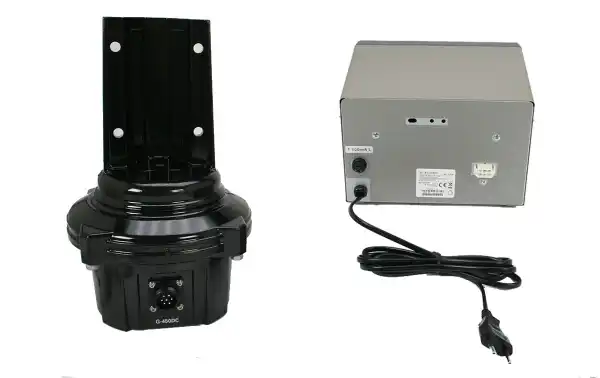

Contenido del kit

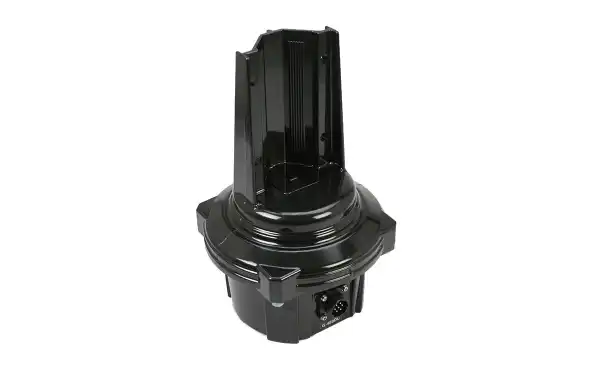

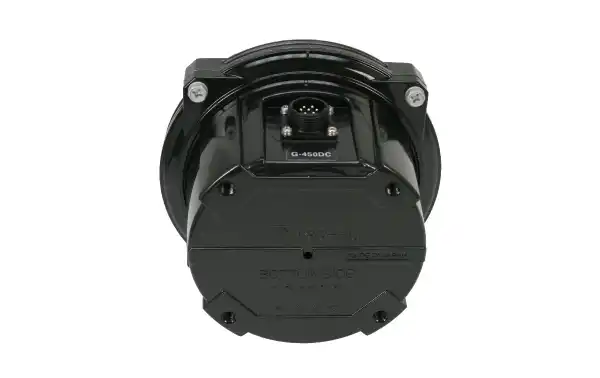

- 1 Rotor G450CDC

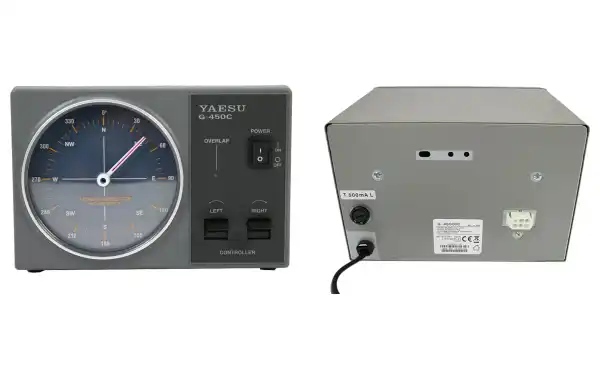

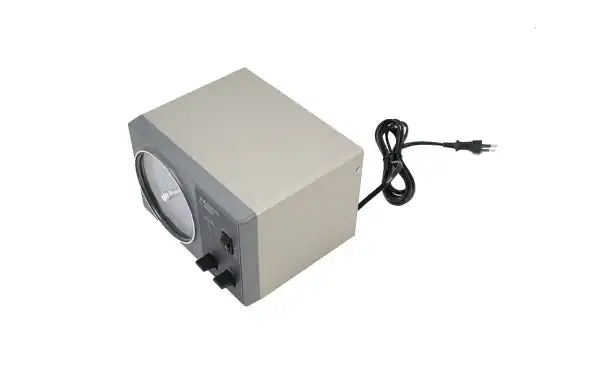

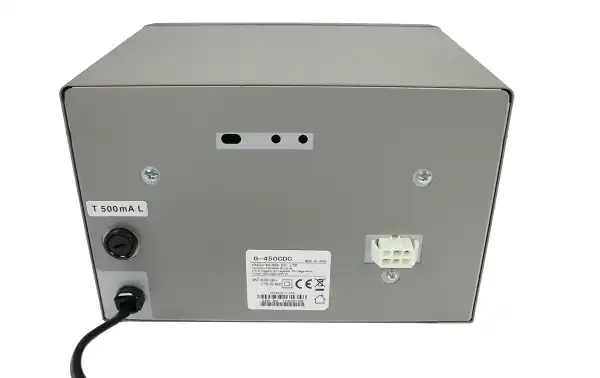

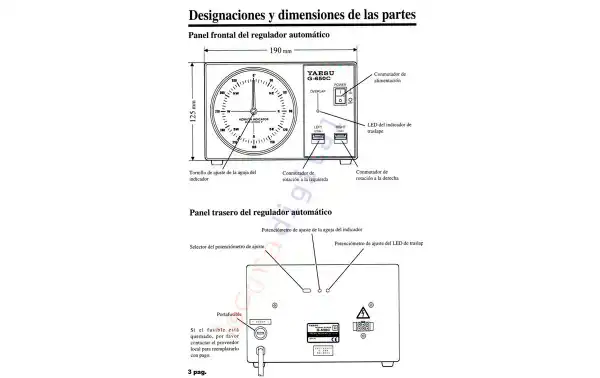

- 1 Controlador de mesa

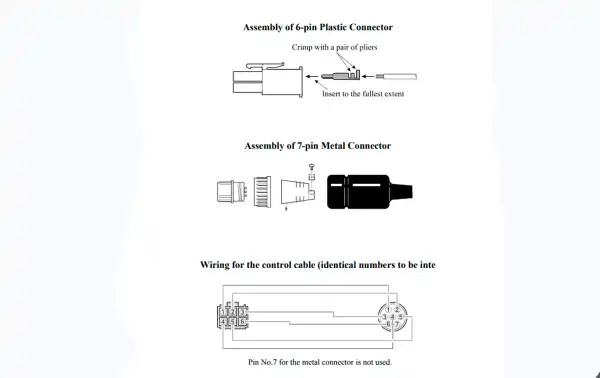

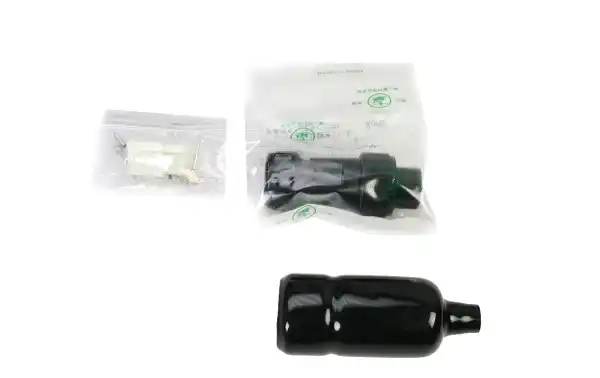

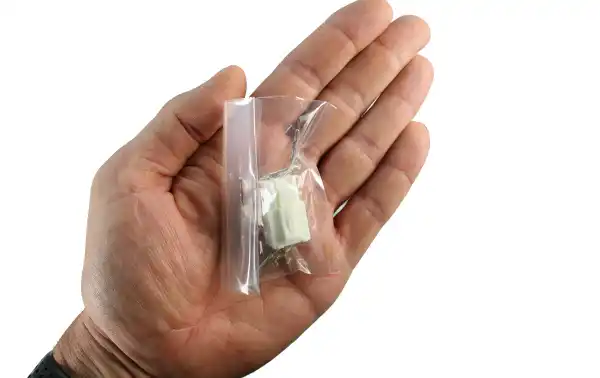

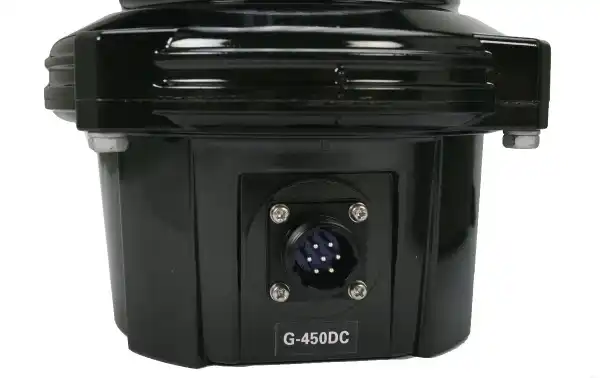

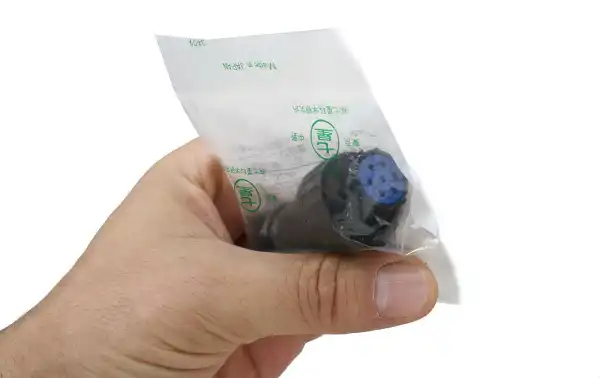

- 1 Conector para rotor 7 pins
- 1 Conector para el controlador de mesa 6 pins.

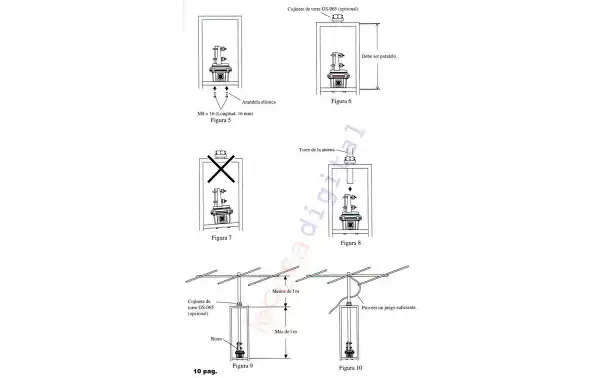

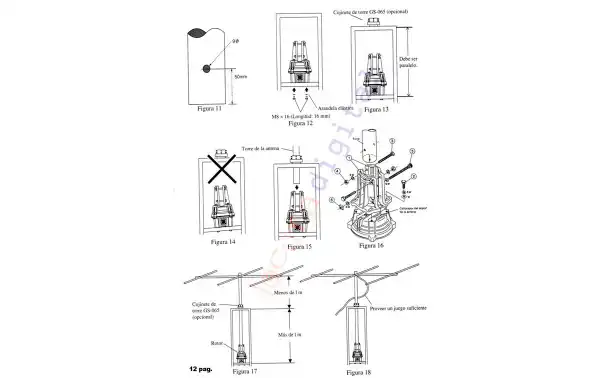

Ejemplo de Instalación de Antenas Montadas en Torre
En la configuración de montaje en torre preferida, el área de carga del viento de la antena debe ser inferior a 1 m² (G-450A) o 2 m² (G-650A), y el factor K no debe exceder 100 (G-450A) o 180 (G-650A), donde K se calcula como:
K = [Radio de giro de la antena (m)] × [Peso de la antena + Peso del mástil (kg)]
Supongamos el siguiente ejemplo:
Se propone montar una antena Yagi de 14 MHz de 3 elementos con un radio de giro de 7.5 m , un peso de 14 kg , y un área de superficie de 0.7 m² . Esta antena se instalará por debajo de una antena Yagi atrapada de 3 elementos para 21/28 MHz , que tiene un radio de giro de 3.5 m , un peso de 13 kg , y un área de superficie de 0.3 m² . Además, el peso del mástil es de 5 kg .
Nota: En este tipo de instalaciones, se debe calcular el peso del mástil por separado para cada antena, utilizando las alturas relativas de las dos antenas para distribuir el peso del mástil.
Cálculo del factor K para el sistema de antenas:
- K1 = Factor K de la Yagi de 14 MHz.
- K1 = Radio de giro (7.5 m) × Peso (14 kg + 2.5 kg) = 7.5 × 16.5 = 123.75
- K2 = Factor K de la Yagi atrapada de 21/28 MHz.
- K2 = Radio de giro (3.5 m) × Peso (13 kg + 2.5 kg) = 3.5 × 15.5 = 54.25
- K Total :
- K Total = K1 + K2 = 123.75 + 54.25 = 178
Cálculo del área de carga del viento:
El área de carga del viento del sistema de antenas es:
0.7 m² + 0.3 m² = 1.0 m²
